Трубы HEWAI Stabil PE-Xa/Al/PE-RT, тип 2
Дополнительно:
Классы эксплуатации полимерных трубопроводов по ГОСТ Р 53630-2015
Монтаж полимерных труб HEWAI, основные указания.
Труба напорная из сшитого полиэтилена PE-Xa EVOH
Конструкция труб HEWAI PE-Xa / EVOH
Основной материал трубы - сшитый полиэтилен PE-Xa, с наивысшим коэффициентом сшивки из существующих технологий (до 85%).
Наружный барьерный (кислородозащитный) слой представляет собой тонкую оболочку из поливинилэтилена EVOH, практически полностью предотвращающую диффузию кислорода из окружающего воздуха в среду, перемещаемую по трубопроводу. Что защищает систему от внутренней коррозии.
Достоинства труб PE-Xa/EVOH:
- Возможность использования при высоких температурах и давлениях рабочей среды;
- Малая шероховатость внутренней поверхности и, как следствие, низкие затраты энергии на перемещение среды и незначительное шумообразование;
- Способность возвращать первоначальную форму после расширения или сгибания (PE- Xa/EVOH), что позволяет применять соединительные фитинги без уплотнительных колец;
- Высокая гибкость, прочность и устойчивость к истиранию;
- Низкая масса по сравнению с металлическими трубами;
- Трубы в рабочем диапазоне температур при монтаже и эксплуатации не выделяют в окружающую среду токсичные вещества и не оказывают вредного влияния на организм человека при непосредственном контакте;
- Стойкость к коррозии и воздействию агрессивных сред;
- Практически полное отсутствие образования отложений на стенках внутри трубы;
- Надёжность и простота монтажа с использованием аксиальных фитингов;
- Инертность к блуждающим токам;
- Возможность замоноличивания в строительные конструкции и стяжку пола;
- Срок службы до 50 лет согласно классам эксплуатации полимерных трубопроводов, ГОСТ 32415-2013.
Производитель:
HEWAI Environmental Technology (Anhui) Co., Ltd.
Типы и сферы применения труб HEWAI PE-Xa / EVOH
В ассортименте HEWAI PE-Xa/EVOH представлена красная и серая труба отличающихся толщиной стенок и соответственно характеристиками.

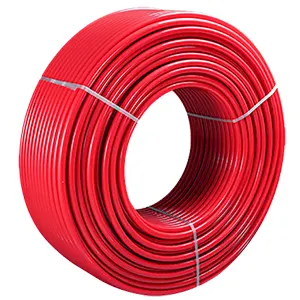

Труба PE-Xa / EVOH, красная
Рекомендуется использовать преимущественно в устройстве систем поверхностного отопления («тёплый пол»).
Допустимо использование для горячего и холодного водоснабжения (включая питьевое), а также для радиаторного отопления в соответствии с классами эксплуатации (см технические характеристики).

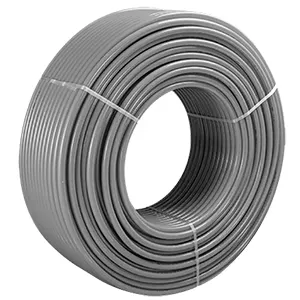

Труба PE-Xa / EVOH, серая
Универсальная труба.
Сфера применения: Горячее и холодное водоснабжения (включая питьевое), высокотемпературное и низкотемпературное отопление включая устройство "тёплых полов". в соответствии с классами эксплуатации (см технические характеристики).
Технические характеристики HEWAI PE-Xa / EVOH
| Наименование | Значение | |||
|---|---|---|---|---|
| Тип | Серая труба | Красная труба | ||
| Размеры |
|
|
| |
| Рабочая температура при давлении 10 бар | 90 °С | 70 °С | ||
| Рабочая температура | - | 90 °С | ||
| Максимальная рабочая температура Т макс | 95 °С | |||
| Кратковременная (аварийная) температура Т авар | 110 °С | |||
| Изменение длины труб после прогрева до 120 °С (не более) | 3% | |||
| Класс эксплуатации по ГОСТ 32415-2013 | Все |
|
| |
| Степень сшивки основного материала PE-Xa | Не менее 70% | |||
| Коэффициент температурного расширения | 0,15 мм/(м∙К) | |||
| Коэффициент теплопроводности | 0,4 Вт/(м∙К) | |||
| Шероховатость внутренней поверхности | 0,007 мм | |||
| Толщина слоя EVOH | Не менее 80 Мкм | |||
| Относительное удлинение при разрыве | Более 400% | |||
| Кислородо-проницаемость | Менее 0,1 мг/м2 | |||
| Минимальная температура монтажа | 0 °С | |||
| Минимальный радиус изгиба труб | 5D (без использования фиксатора поворота) | |||
| Плотность слоя PE-Xa | 940 кг/м3 | |||
| Плотность слоя EVOH | 1210 кг/м3 | |||
| Макс. срок службы трубопровода из труб PE- Xa/EVOH | 50 лет | |||
| Группа горючести | Г3 | |||
| Группа воспламеняемости | В3 | |||
| Дымообразующая способность | Д3 | |||
| Класс опасности (токсичности) продуктов горения | Т3 | |||
| Температура транспортировки и хранения | -50 ... +50 °С | |||
Труба металлополимерная HEWAI Stabil PE-Xa/Al/PE-RT
Наименование труб
Труба напорная из сшитого полиэтилена PE-Xa/Al/PE-RT с алюминиевым слоем HEWAI, тип 2.

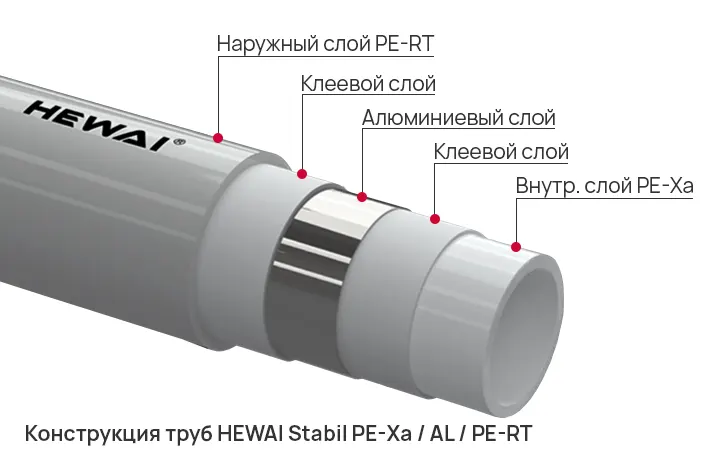

Конструкция труб
- Внутренний, основной «несущий» слой трубы, контактирующий с перемещаемой средой, выполнен из высокопрочного материала – сшитого полиэтилена PE-Xa. Его толщина составляет более 2/3 от полной толщины стенки трубы.
- Внутренний барьерный (кислородозащитный) слой, выполнен из алюминиевой ленты, сваренной встык вольфрамом, в среде инертных газов (аргон). Алюминиевый слой увеличивает прочность трубы, полностью предотвращает диффузию кислорода из окружающего воздуха в перемещаемую по трубопроводу среду. Кроме того, алюминий существенно снижает коэффициент линейного термического расширения, делая изделие устойчивым к температурным деформациям при прокладке открытым способом или в стяжке. А также защищает от внешних воздействий.
- Наружный слой выполнен из полиэтилена повышенной термостойкости PE-RT, серого цвета.
- Все слои связаны друг с другом клеевым составом.
Толщины слоёв трубы HEWAI Stabil, в мм
| Наружный диаметр | Толщина стенки | Внутренний слой PE-Xa | Клеевой слой | Алюминиевый слой | Клеевой слой | Наружный слой PE-RT |
|---|---|---|---|---|---|---|
| 16,20 | 2,60 | 1,90 | 0,10 | 0,21 | 0,10 | 0,30 |
| 20,00 | 2,90 | 2,15 | 0,10 | 0,23 | 0,10 | 0,30 |
| 25,00 | 3,70 | 2,90 | 0,10 | 0,25 | 0,10 | 0,30 |
| 32,00 | 4,70 | 3,90 | 0,10 | 0,30 | 0,10 | 0,30 |
| 40,00 | 6,00 | 4,90 | 0,15 | 0,45 | 0,15 | 0,30 |
Сфера применения
- Холодное водоснабжение, в т.ч. питьевое;
- Горячее водоснабжение;
- Высокотемпературное и низкотемпературное радиаторное отопление;
- Высокотемпературное напольное отопление.
Технические характеристики HEWAI Stabil PE-Xa/Al/PE-RT, тип 2
| Характеристика | Значение |
|---|---|
| Рабочая температура при давлении 10 бар | 90 °С |
| Максимальная рабочая температура Т макс | 95 °С |
| Кратковременная (аварийная) температура Т авар | 100 °С |
| Класс эксплуатации по ГОСТ Р 53630-2015 | Все (1-5) |
| Степень сшивки основного материала PE-Xa | Не менее 70% |
| Коэффициент температурного расширения | 0,023 мм/(м∙К) |
| Коэффициент теплопроводности | 0,43‒0,45 Вт/(м∙К) |
| Шероховатость внутренней поверхности | 0,007 мм |
| Кислородо-проницаемость | 0 мг/(м2) |
| Минимальная температура монтажа | 0 °С |
| Минимальный радиус изгиба с пружинной оправкой | 5 наруж. диаметров трубы |
| Группа горючести | Г3 |
| Группа воспламеняемости | В3 |
| Дымообразующая способность | Д3 |
| Класс опасности (токсичности) продуктов горения | T2 |
| Температура транспортировки и хранения | -50 ... +50 °С |
Номенклатура труб PE-Xa/Al/PE-RT, тип 2
| Артикул | Диаметр трубы, мм | Толщина стенки, мм | Бухта, метров |
|---|---|---|---|
| 01040102 | 16,2 | 2,6 | 100 |
| 01040104 | 16,2 | 2,6 | 200 |
| 01040202 | 20 | 2,9 | 100 |
| 01040204 | 20 | 2,9 | 200 |
| 01040303 | 25 | 3,7 | 50 |
| 01040306 | 25 | 3,7 | 100 |
| 01040404 | 32 | 4,7 | 50 |
| 01040405 | 32 | 4,7 | 100 |
| 01040502 | 40 | 6,0 | отрезок 6м |
Приложения
ГОСТ Р 53630-2015. Классы эксплуатации полимерных трубопроводов
| Класс экспл. | Область применения | Tраб, °C | Время при Tраб, лет | Tмакс, °C | Время при Tмакс, лет | Tавар, °C | Время при Tавар, час |
|---|---|---|---|---|---|---|---|
| 1 | Горячее водоснабжение (60 °С) | 60 | 49 | 80 | 1 | 95 | 100 |
| 2 | Горячее водоснабжение (70 °С) | 70 | 49 | 80 | 1 | 95 | 100 |
| 4 | Высокотемпературное напольное отопление. Низкотемпературное отопление отопительными приборами | 20 | 2,5 | 70 | 2,5 | 100 | 100 |
| 40 | 20 | ||||||
| 60 | 25 | ||||||
| 5 | Высокотемпературное отопление отопительными приборами | 20 | 14 | 90 | 1 | 100 | 100 |
| 60 | 25 | ||||||
| 80 | 10 | ||||||
| ХВС | Холодное водоснабжение | 20 | 50 | – | – | – | – |
Расшифровка обозначений:
Т раб. – рабочая температура транспортируемой среды.
Т макс. – максимальная рабочая температура, время действия которой ограничено в течение срока службы.
Т авар. – аварийная температура – наивысшая допустимая температура, кратковременно возникающая в трубопроводе в аварийных ситуациях при выходе из строя систем регулирования.
Правила использования таблицы:
- Класс эксплуатации 1 или 2 выбирается в соответствии с действующими национальными нормами.
- Для класса эксплуатации, предусматривающего комбинацию рабочих температур, соответствующие значения их продолжительности суммируются.
Пример.
Для класса 5 предусмотрены последовательные значения: 20 °С в течение 14 лет, 60 °С в течение 25 лет, 80 °С в течение 10 лет, 90 °С в течение 1 года. В сумме это приводит к расчётному сроку службы - 50 лет.
Монтаж труб, основные указания.
- Для труб HEWAI в качестве соединительных элементов необходимо использовать:
- Для труб PE-Xa / EVOH
- Компрессионные фитинги HEWAI типа «Евроконус»
- Аксиальные фитинги.
- Для труб Stabil PE-Xa/Al/PE-RT
- Компрессионные фитинги HEWAI Stabil
- Аксиальные фитинги.
- Для труб PE-Xa / EVOH
- При монтаже системы тёплого пола, заливка бетонным раствором осуществляется только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 3 бара;
- Минимальная высота цементной стяжки раствора над поверхностью трубы должна быть не менее 3 см. от верхнего края трубы. При скрытой прокладке труба PE-Xa должна быть защищена гофротрубой ПНД или теплоизоляцией, кроме напольного отопления.
- При скрытой прокладке трубопроводов следует предусматривать люки в местах расположения разборных соединений и арматуры.
- Допускается открытая прокладка трубопроводов в местах, где исключается их механическое, термическое повреждение и прямое воздействие ультрафиолетового излучения на трубы;
- Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0 °С, перед монтажом должны быть выдержаны в течение 24 ч при температуре не ниже 10 °С (СП 41-109-2005).
Все тех. условия на монтаж труб HEWAI - см. технические паспорта на трубы.
