Модульная обвязка котельной ECO2 MINI DN20

Модульная система распределения теплоносителя от генераторов тепла к контурам потребления – Huch EnTEC ECO2 MINI DN20.

Позволяет быстро, надёжно и компактно принимать тепло от одного (или нескольких) источников тепла, и раздавать его разным потребителям с различными параметрами.

Преимущества

1. Компактность – ширина коллектора на 3 насосоных группы – всего 39 см.
2. Встроенная функция гидрострелки, не нужна отдельная.
3. Стоимость до 30% ниже аналогов с большей пропускной сопосбностью, которая не нужна для стандартных домов.
4. Мощность – честные 50 квт или 2 куб.м расхода – отличное решение для обычных домов.
5. Полный функционал старших систем линеек DN25 и DN32:
   • Универсальность групп,
   • Байпас в смесительном трёх- ходовом клапане
   • Встроенный обратный клапан с функцией открытия.

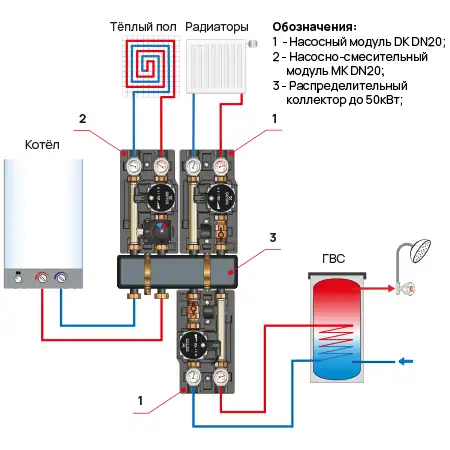

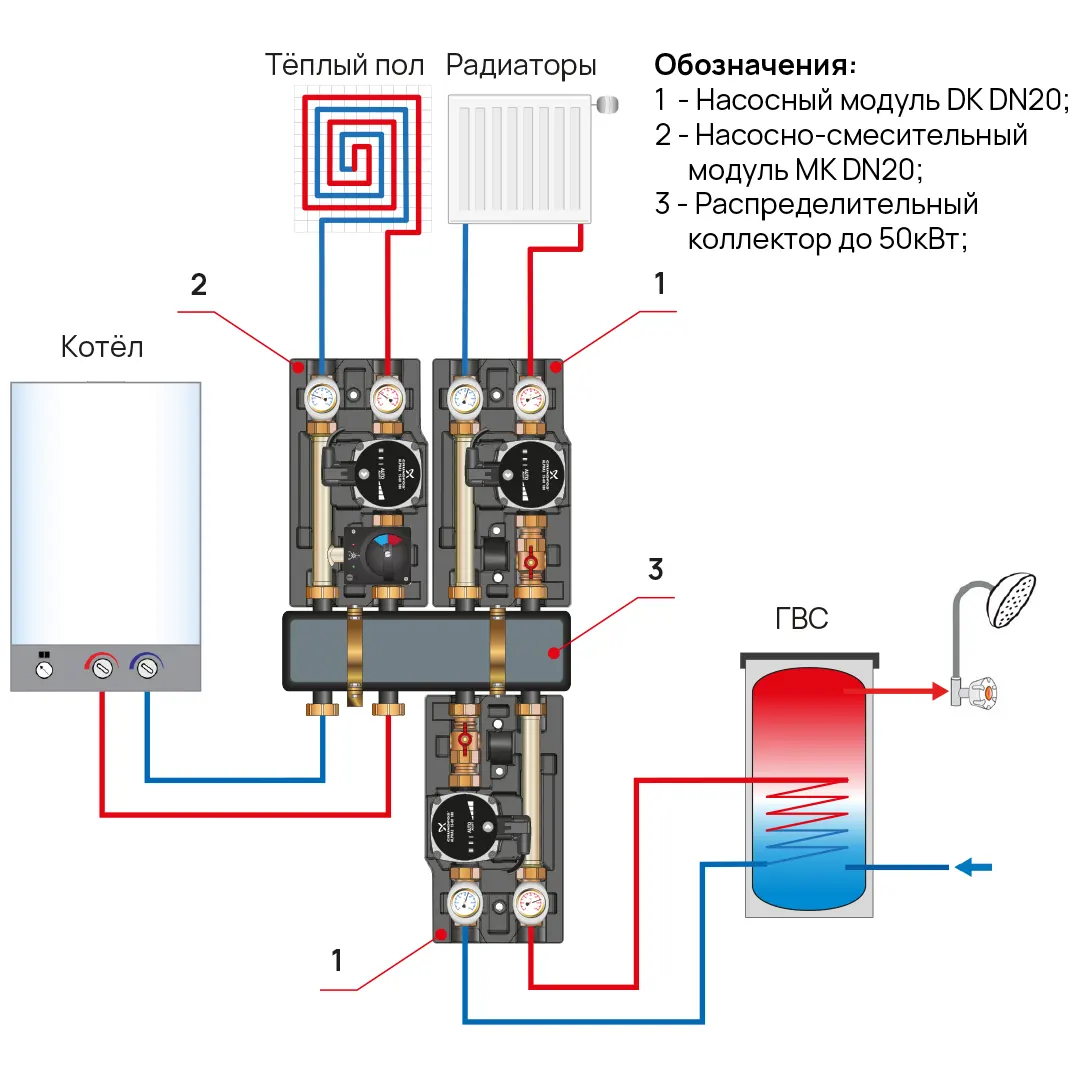

Пример обвязки котельной с ECO2 MINI DN20

Условные обозначения:

• Радиаторы - радиаторное отопление;
• Тёплый пол - поверхностное отопление;
• ГВС - ёмкостный водонагреватель для получения горячего водоснабжения;
• Котёл - основной котёл;

• 1 - Насосный модуль DK DN20;
• 2 - Насосно-смесительный модуль MK DN20;
• 3 - Распределительный коллектор до 50кВт;

Состав модульной системы ECO2 MINI

Модульная система состоит из насосных групп (прямых и смесительных) и распределительного коллектора.

Насосные группы универсальной конструкции позволяют менять местами подающую и обратную линии, в зависимости от необходимости.

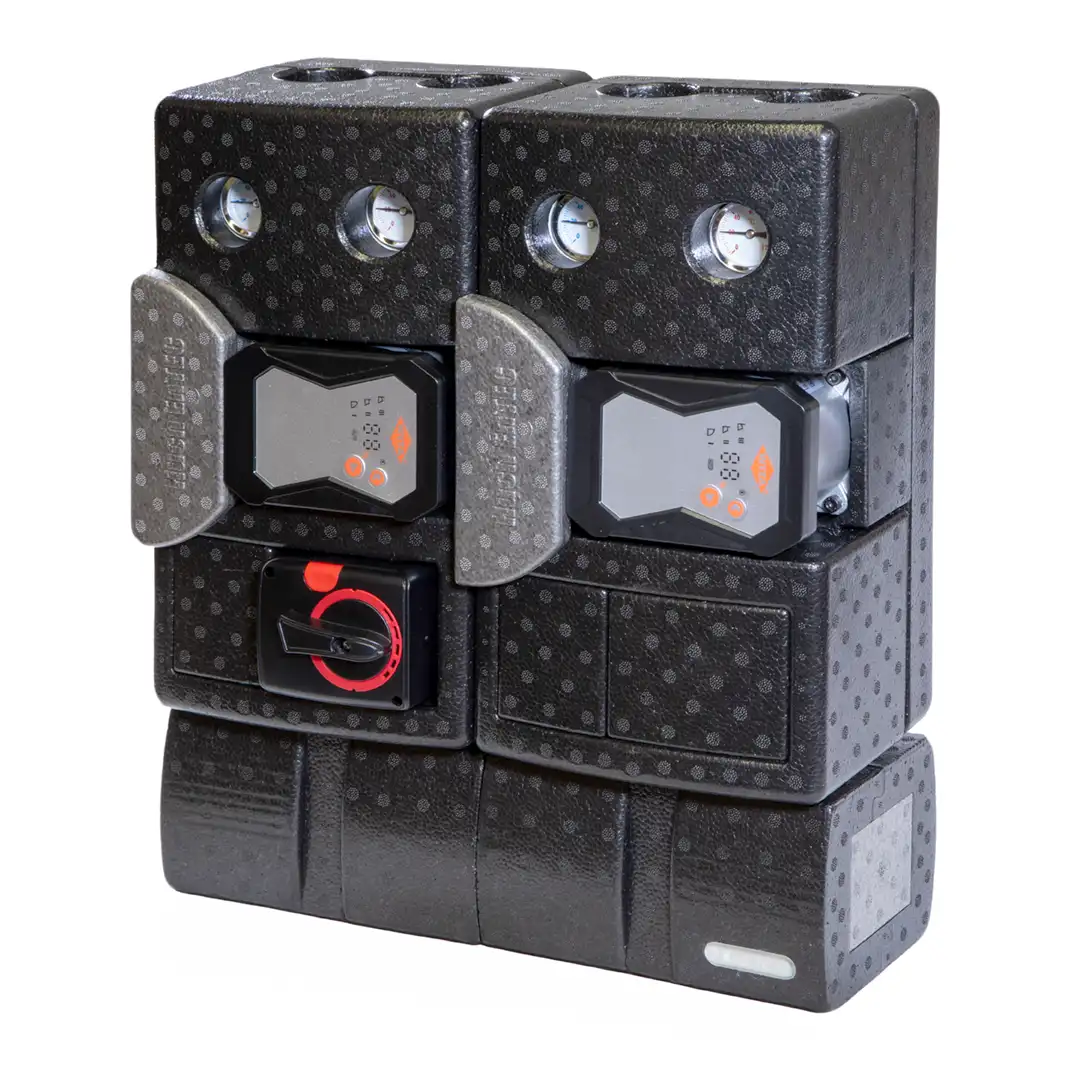

Общий вид ТБМ ECO2 MINI DN20

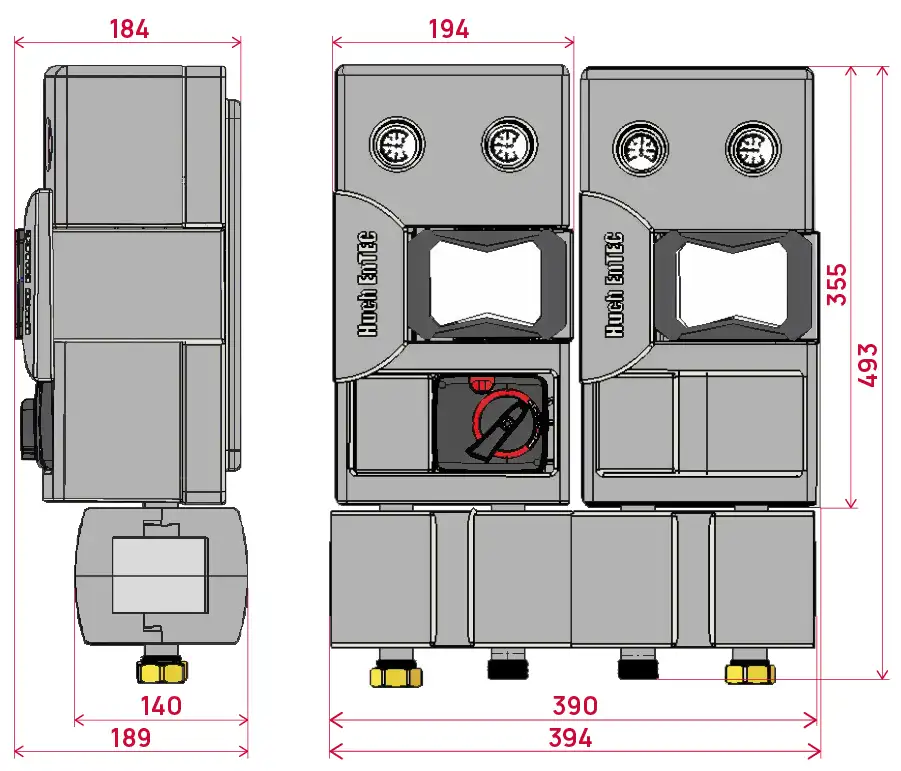

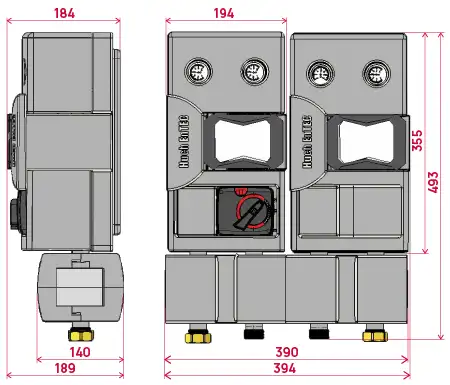

Габаритные размеры ТБМ ECO2 MINI DN20 и её элементов

Насосный модуль DK DN20

Модули DK применяются в любом прямом контуре.

Модуль универсален и позволяет менять местами подающую и обратную линию в зависимости от необходимости.

Подробнее

Варианты модуля DK DN20:

1. ECO 2 MINI DK DN20 (3/4”) без насоса.
   Артикул: 101.30.020.00
2. ECO 2 MINI DK DN20 (3/4”) с насосом WITA HE2 40/60 20-130.
   Артикул: 101.30.020.02 WT

Насосно-смесительный модуль MK DN20

Модули МK применяются в любом смесительном контуре.

В трёх- ходовой смесительный клапан встроен перепускной байпас.

Модуль универсален и позволяет менять местами подающую и обратную линию в зависимости от необходимости.

Подробнее

Варианты модуля MK DN20:

1. ECO 2 MINI MK DN20 (3/4”) без насоса.
   Артикул: 101.35.020.00
2. ECO 2 MINI MK DN20 (3/4”) с насосом WITA HE2 40/60 20-130.
   Артикул: 101.35.020.02 WT

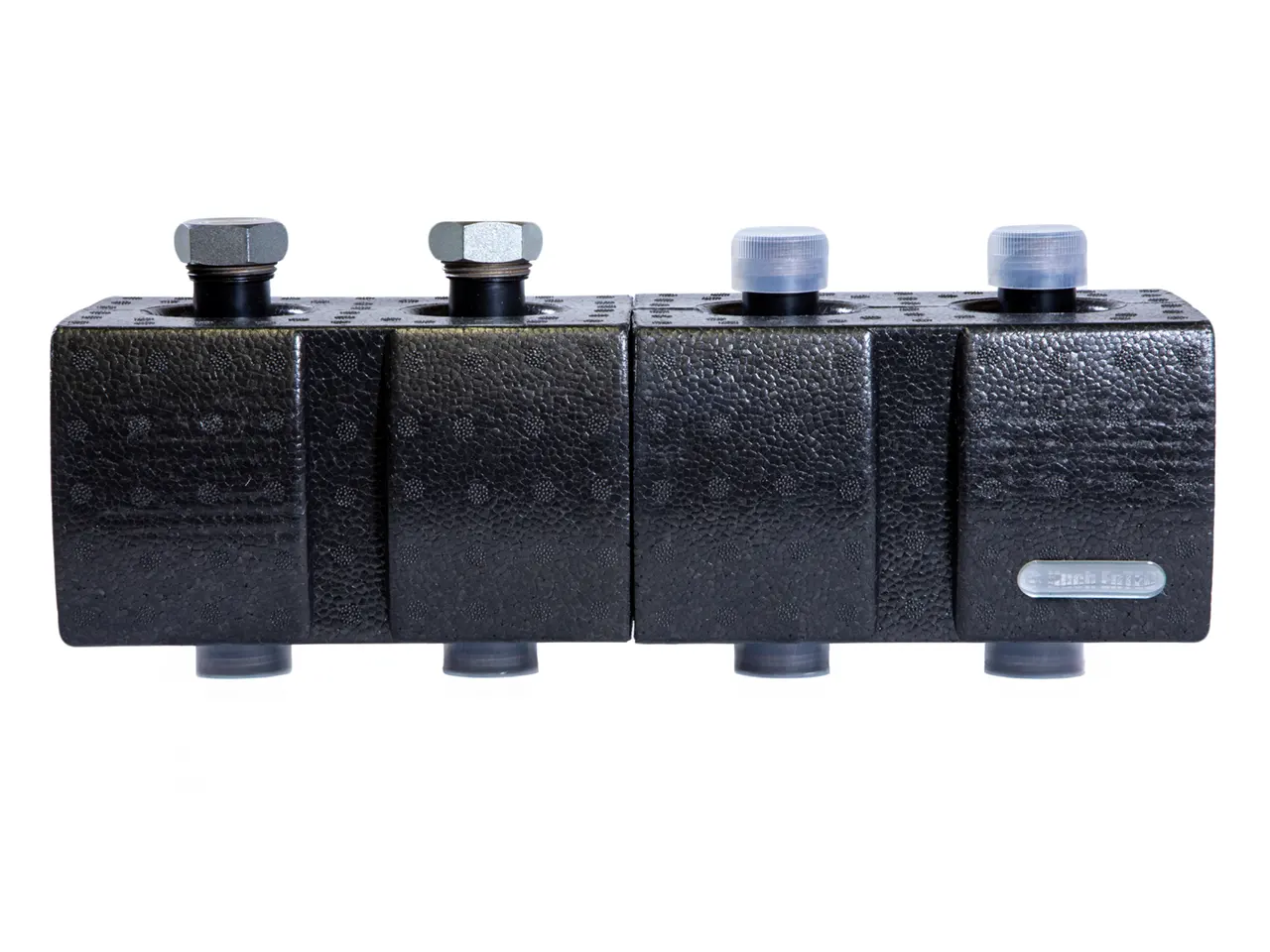

Распределительный коллектор до 50кВт

Распределительный коллектор оборудован встроенным гидравлическим разделителем (гидрострелкой), с возможностью его включения или отключения, в зависимости от необходимости.

Позволяет установить до трёх насосных модулей типоразмера DN20.

Пропускная способность в 2000 лит./час позволяет обвязать котельную мощностью до 50 кВт (при Δt=20 °С).

Крепёж - в комплекте поставки.

Подробнее

Коллектор ECO 2 MINI на 3 отопительных контура до 50 кВт.
Артикул: 105.02.020.00

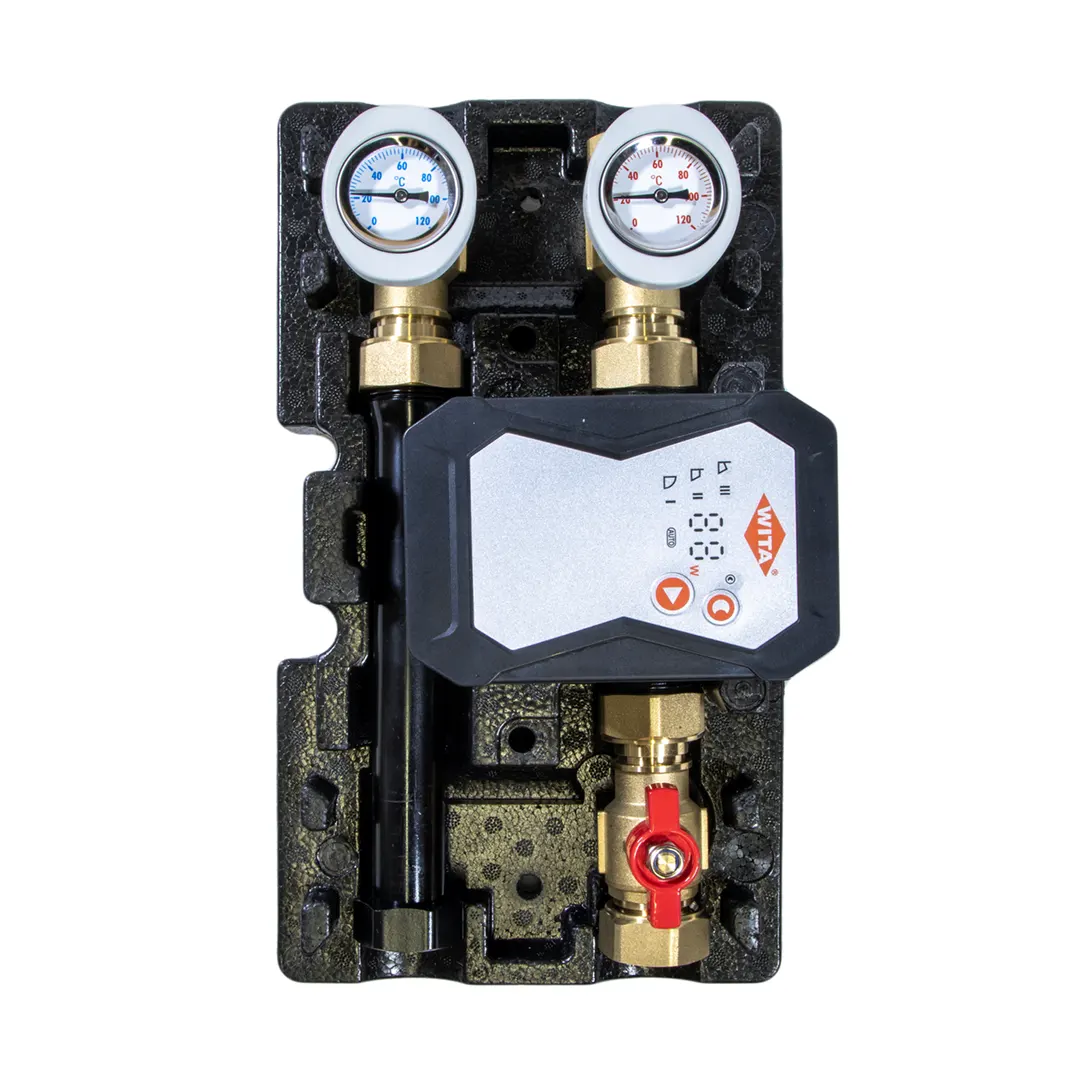

Насосная группа прямая ECO2 MINI DK DN20

Универсальная насосная группа используется в прямых отопительных контурах с правым или левым расположением насоса.

Т.е. в контуре, в который можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая).

Возможно менять местами подающую и обратную линию в зависимости от необходимости.

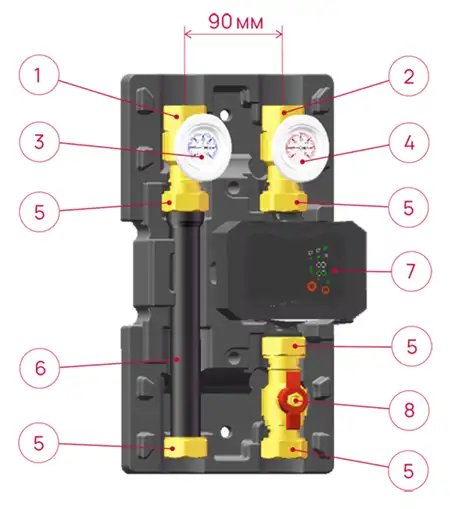

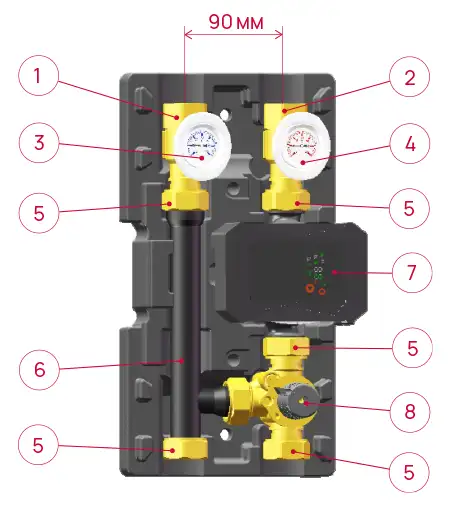

Компоненты насосной группы DK:

1. Шаровый кран обратной линии ВР 3/4".
2. Шаровый кран подающей линии ВР 3/4".
3. Термометр обратной линии (синий).
4. Термометр подающей линии (красный).
5. Гайка НГ 1" с уплотнением EPDM.
6. Патрубок обратной линии.
7. Циркуляционный насос (база 130 мм).
8. Отсечной шаровый кран с ручкой.

Технические характеристики ECO2 MINI DK DN20

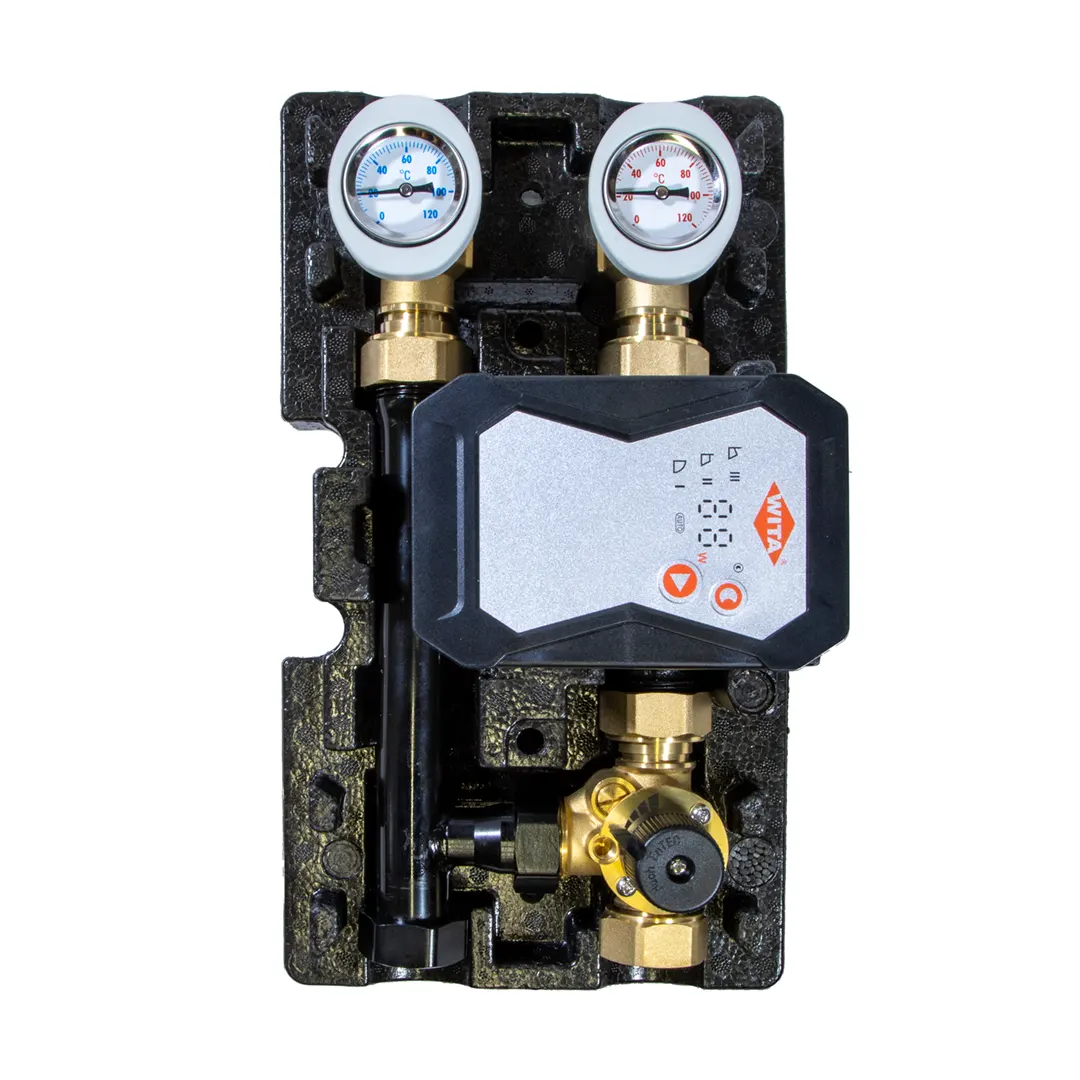

Насосно-смесительная группа ECO2 MINI MK DN20

Универсальная насосно-смесительная группа используется в смесительном контуре отопления с правым или левым расположением насоса. Т.е. в контуре, в котором необходимо держать определённый температурный график за счёт подмеса охлаждённого теплоносителя обратной линии в подающую.

Возможно менять местами подающую и обратную линию в зависимости от необходимости.

Компоненты насосно-смесительной группы MK:

1. Шаровый кран обратной линии ВР 3/4".
2. Шаровый кран подающей линии ВР 3/4".
3. Термометр обратной линии (синий).
4. Термометр подающей линии (красный).
5. Гайка НГ 1" с уплотнением EPDM.
6. Патрубок обратной линии с отводом.
7. Циркуляционный насос (база 130 мм).
8.  Смесительный клапан с байпасом.

Технические характеристики ECO2 MINI MK DN20

Компоненты насосных групп ECO2 MINI

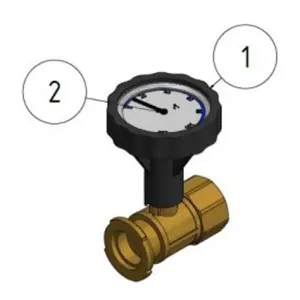

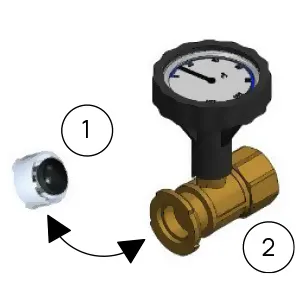

Шаровый кран с термометром

Cостоит из поворотной рукоятки (поз. 1) и термометра (поз. 2) с цветной шкалой (синяя/красная), показывающей температуру подающего или обратного потоков.

Обратный клапан

Обратный клапан встроен в шаровый кран обратной линии (с синим термометром).

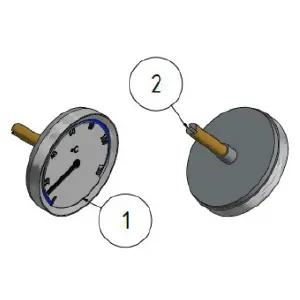

Термометр

Термометры просто вставлены в ручки кранов и их можно легко извлечь для замены. Заменять следует на такие же термометры.
Обращайте внимание на цветную кодировку: синий = обратка, красный = подача.

Корректировка термометра возможна после его извлечения и вращения подстроечного винта (поз. 2).

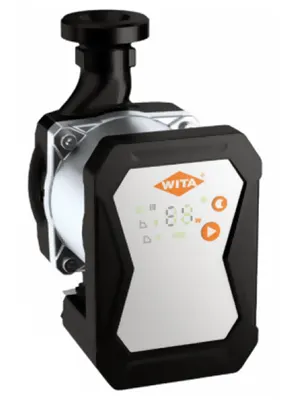

Насос WITA HE2 40/60 20-130

В насосных группах могут быть использованы циркуляционные насосы с базой 130 мм и подключением G1". Рекомендуется использование циркуляционного насоса WITA HE2 40/60 20-130.

Гидравлические характеристики насоса WITA HE2 40/60 20-130, и насосных групп DK DN20 и MK DN20, оборудованных данным насосом, см. ниже.

Смесительный клапан

Трёх- ходовой смесительный клапан используется в насосно-смесительных группах MK.

Он устанавливается в линии подачи и подключается к обратной линии с помощью Т-образного отвода на патрубке обратной линии. В клапане происходит смешивание горячей воды подающей и обратной линии.

В зависимости от открытия клапана, больше или меньше холодной воды подмешивается в горячую котельную воду, понижая температуру в отопительном контуре до требуемой.

Автоматическое управление клапаном возможно с помощью сервопривода, устанавливаемого на валу смесительного клапана, и управляемого контроллером или автономно.

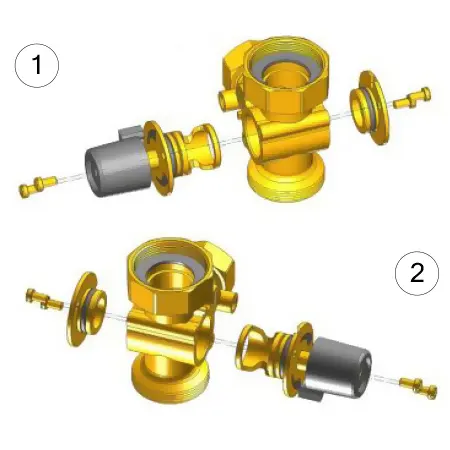

Смесительный клапан может быть настроен для право- и лево- сторонней работы. Для этого необходимо выкрутить винты, снять переднюю и заднюю крышку клапана, извлечь вал клапана, и
переставить его зеркально на другую сторону смесительного клапана. Затем необходимо установить на место переднюю и заднюю крышки клапана, установить на место вынутые винты, и затянуть их.

Настройка перепускного байпаса

В смесительный клапан встроен байпас.

Байпас используют, когда температура подачи от источника тепла намного выше, чем необходимая температура в отопительном контуре (например, твердотопливный котёл и контур тёплого пола).

За счёт постоянного снижения температуры с помощью байпаса, увеличивается рабочий ход штока смесителя, что обеспечивает более точную регулировку температуры.

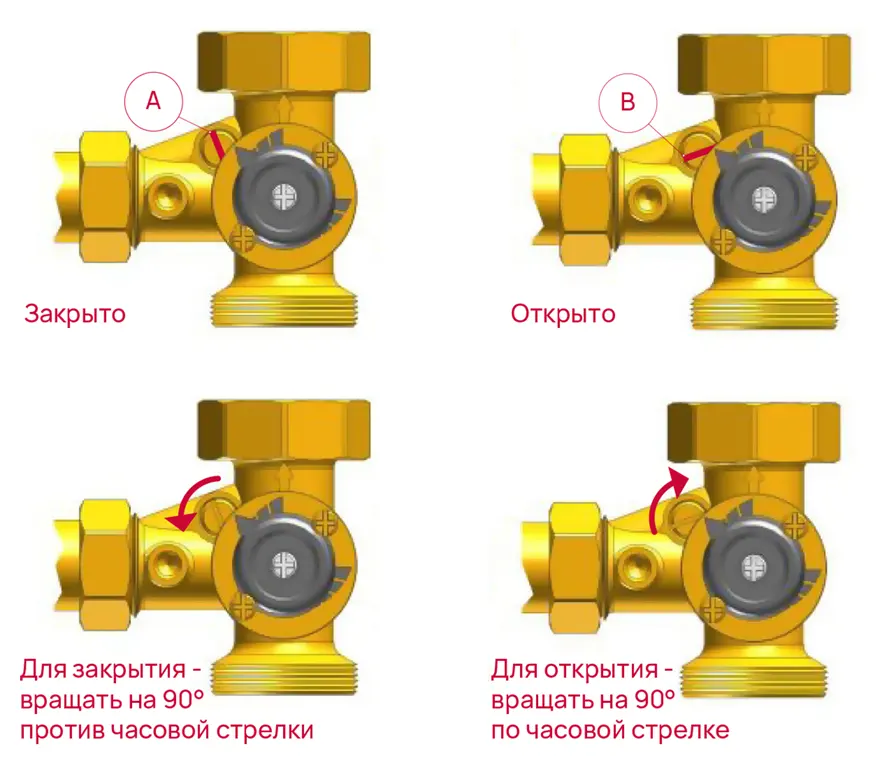

При поставке с завода байпас находится в открытом состоянии (положение В).

Возможна плавная регулировка байпаса. Байпас будет полностью закрыт, если повернуть его на 90° против часовой стрелки и перевести в положение А.
В положении В байпас открыт на 100%, и закрывается вращением обратно, в положение А.

Чтобы настроить байпас необходимо выполнить следующие действия:

1. Система отопления должна находиться в нормальном режиме работы, например, температура подачи = 70°С. Насос отопительного контура должен быть включен.
2. Закройте смесительный клапан (подмес из обратной линии отсутствует).
3. Очень медленно поворачивайте регулировочный винт байпаса влево (против часовой стрелки), в сторону положения А (закрыт, проток = 0%), до тех пор, пока температура подачи не достигнет максимально допустимого (безопасного) значения (например, 40°С - это безопасная температура подачи для контура тёплого пола).

Распределительный коллектор ECO2 MINI DN20

Распределительный коллектор позволяет подключить до трёх насосных модулей DN20.

Максимальный объёмный расход теплоносителя через коллектор = 2000 лит./час, что позволяет обвязать котельную мощностью до 50 кВт (при ΔТ = 20 °С).

Встроенный гидравлический разделитель (гидрострелка) обеспечивает оптимальный режим работы котла, исключая воздействие насосов контуров потребителей на котловой насос.

При заводской поставке встроенный гидравлический разделитель выключен.

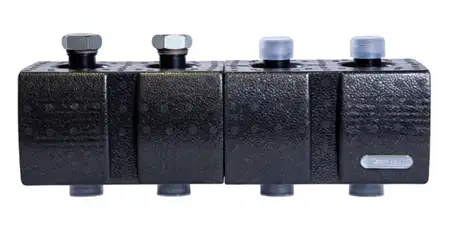

Коллектор с изоляцией

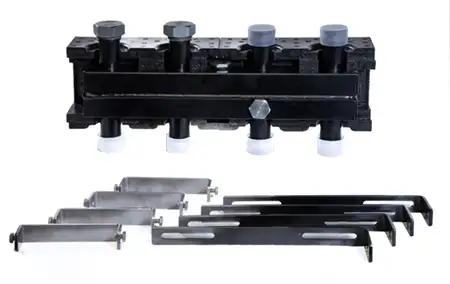

Коллектор с креплениями и со снятой спереди изоляцией.

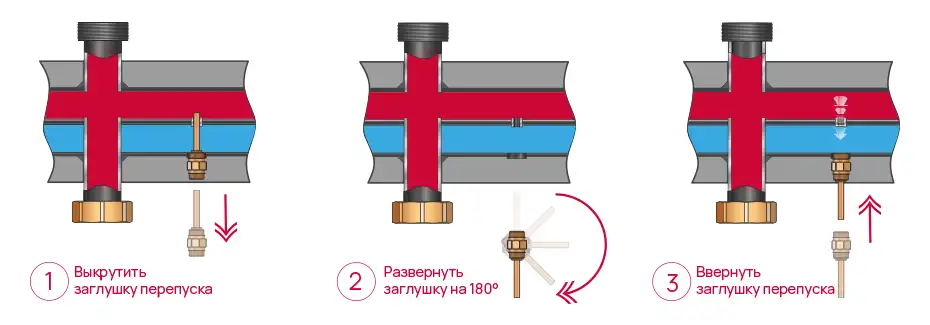

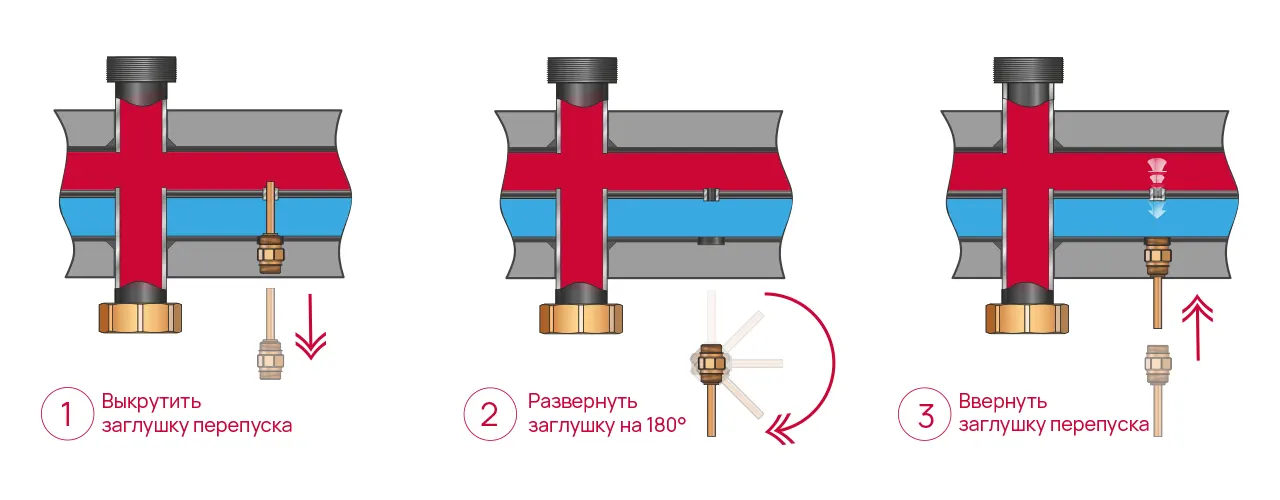

Включение гидравлического разделителя:

1. Выкрутить заглушку перепускного отверстия.
2. Перевернуть её на 180 градусов.
3. И вкрутить обратно.

Распределительный коллектор имеет резьбовой штуцер (1/2") для установки гильзы датчика температуры (при необходимости). При поставке штуцер заглушен пробкой.

В комплект поставки распределительного коллектора входят кронштейны для настенного монтажа, с регулируемым вылетом (расстоянием от стены).

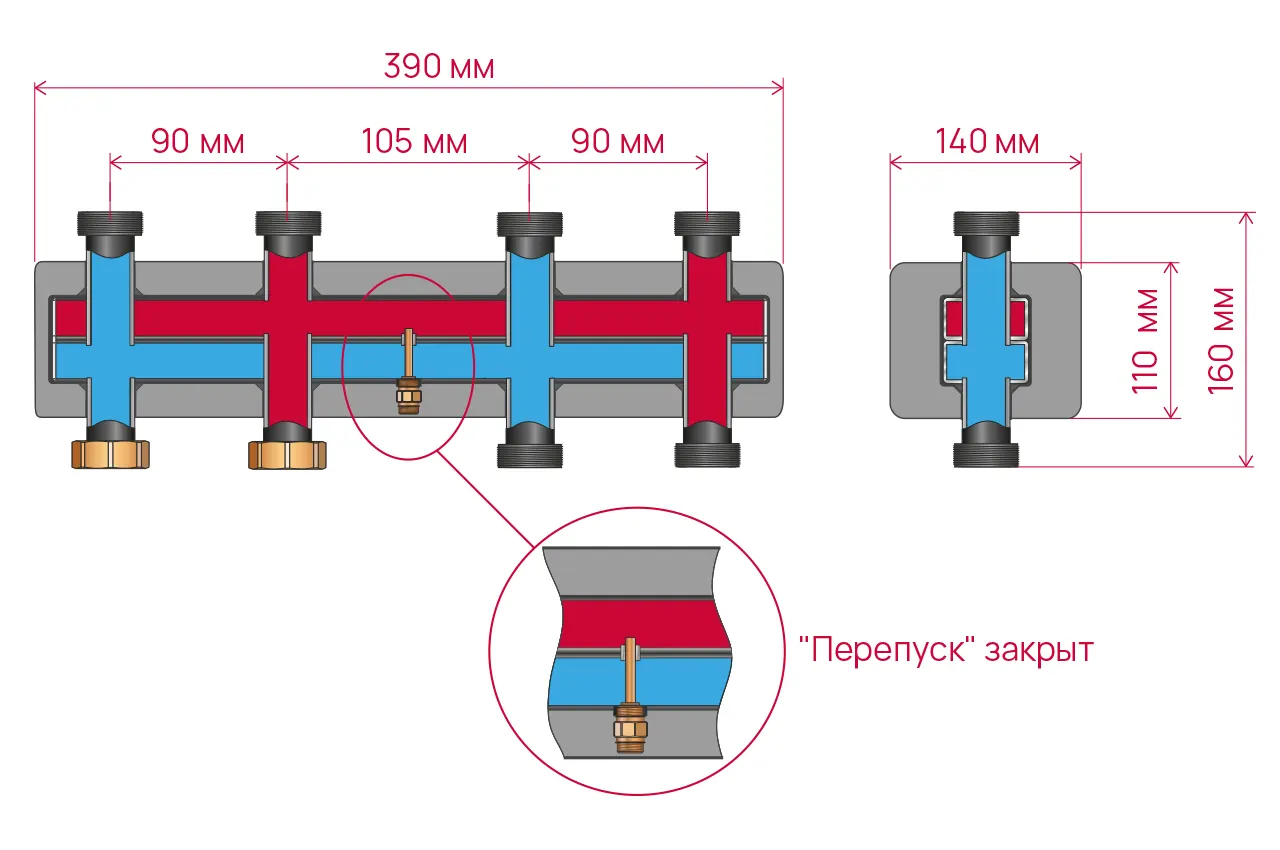

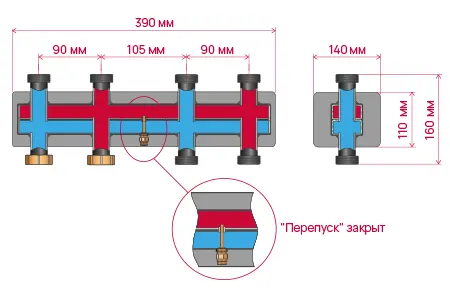

Габаритные и монтажные размеры распределительного коллектора DN20

Технические характеристики коллектора ECO2 MINI DN20

Гидравлические характеристики насосных групп MINI DN20

Характеристики указаны с насосом WITA HE2 40/60 20-130 (входит в комплектацию насосных групп DK и MK).

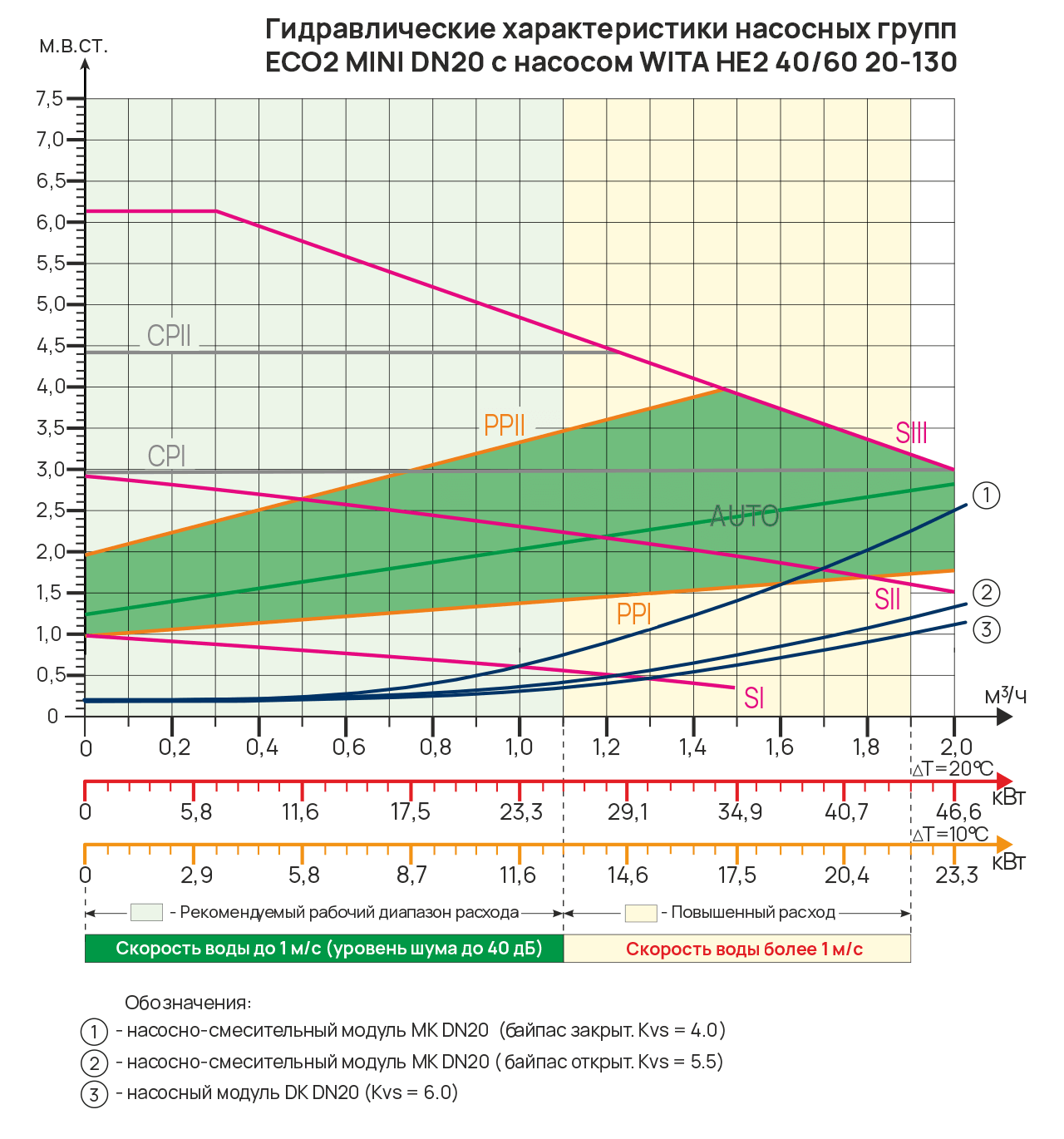

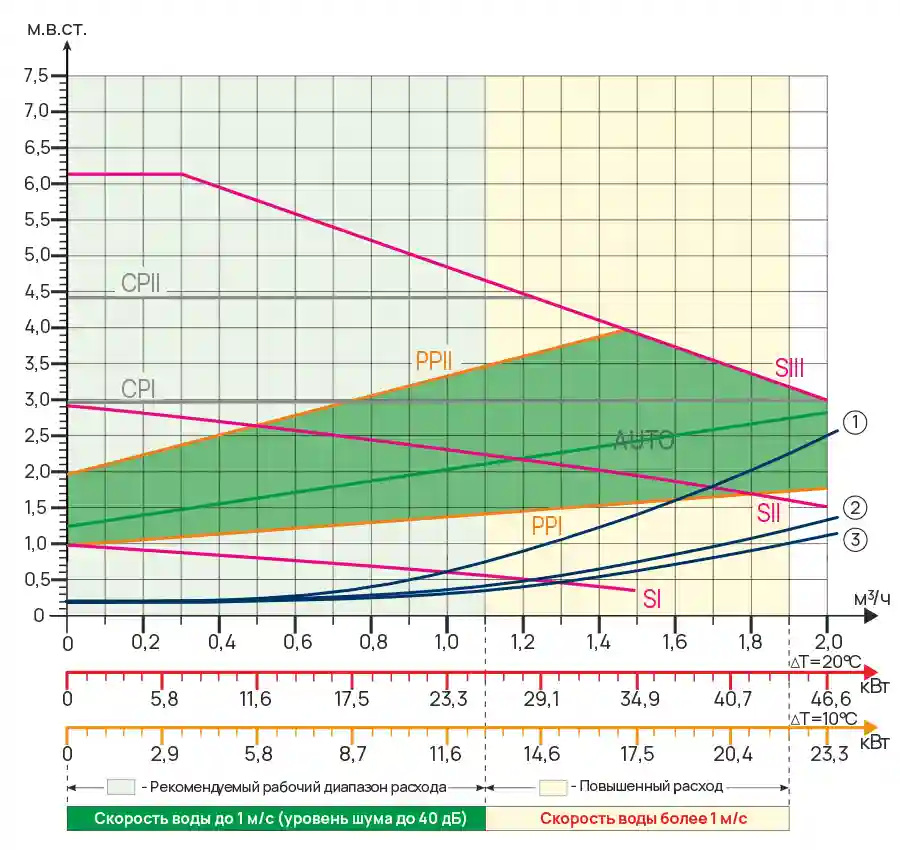

Обозначения графиков:

1. Насосно-смесительный модуль MK DN20 (байпас закрыт. Kvs = 4.0).
2. Насосно-смесительный модуль MK DN20 (байпас открыт. Kvs = 5.5).
3. Насосный модуль DK DN20 (Kvs = 6.0).
