Водяные "тёплые" полы, ценят за равномерный прогрев всего объёма помещения. За отсутствие пересушенного воздуха от горячих радиаторов, которые ещё и "съедают" часть полезной площади.
Маты для водяного пола Water Floor (WF) предназначены для укладки труб системы поверхностного отопления и создания теплоизоляционного слоя.
Далее по тексту: теплоизоляционные маты, плиты и подложки для "тёплого" пола – фразы-синонимы.
Крепление и диаметры труб
Для закрепления труб на подложках часто используют дополнительные якорные скобы. На данных матах трубы крепятся за счёт выступов - бобышек. То есть кроме самих матов не требуется никакого дополнительного оборудования, инструментов или материалов для крепления трубы.

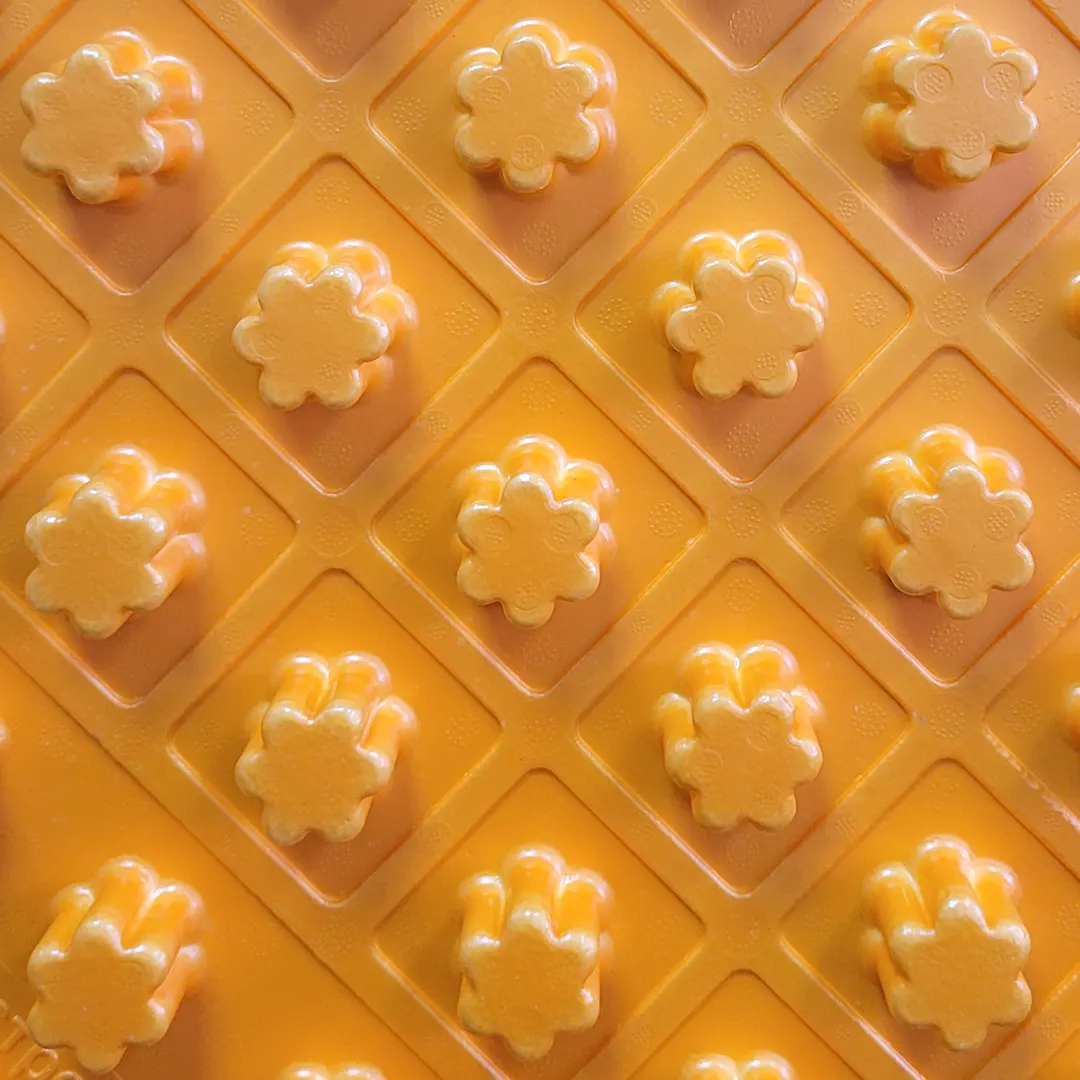

Бобышки спроектированы в форме цветка. Такая форма – даёт возможность крепления труб диаметром от 16 до 20 мм, без использования дополнительных скоб. Расположение бобышек и интервалы между ними позволяют укладывать и фиксировать трубу в строгой последовательности.
Высота бобышек – 21 мм.
Допускается использования любых труб предназначенных для использования в системах водяного поверхностного отопления. Как металлопластиковых труб, так и труб из сшитого полиэтилена (PEX).
Основание подложки
Основа теплоизоляционных матов Water Floor – пенопласт высокой плотности. Плотность - 40 кг/м3 позволяет обеспечить матам достаточную прочность для крепления трубы и перемещения по ним во время монтажа системы. А высокая прочность на сжатие, обеспечит отсутствие усадки, что позволит эксплуатировать полы долгие годы.
Ламинация подложки
На лицевой поверхности матов дополнительно нанесена сплошная ламинированная плёнка из полистирол-полиэтилена (PS/PE). В артикулах обозначена буквой "L".
Благодаря ламинации достигается значительно увеличение прочности всей панели, защита подложки от механических повреждений (особенно во время монтажа) и минимизируется её водопоглощение.
Внимание! Ламинация не заменит необходимость устройства полноценной гидроизоляции основания (если требуется).
Замóк по периметру.
Для выдерживания технических параметров как во время эксплуатации, так и во время монтажа, поверхность теплоизоляционных матов должна представлять собой единую монолитную конструкцию. Это достигается наличием у подложек специального замка по периметру, когда замóк одной подложки входит в замóк другой.
Т.к. замок это не крепление встык – у теплоизоляционных матов отсутствуют "мостики холода".
При монтаже есть риск соединения плит со сдвигом, когда станет невозможно проложить трубы - они будут упираться в бобышки неверно сдвинутой плиты. В теплоизоляционных матах Water Floor замок сконструирован со специальными выступами, дающими возможность вставки соседних плит в замóк только в правильном положении.
Обратная сторона

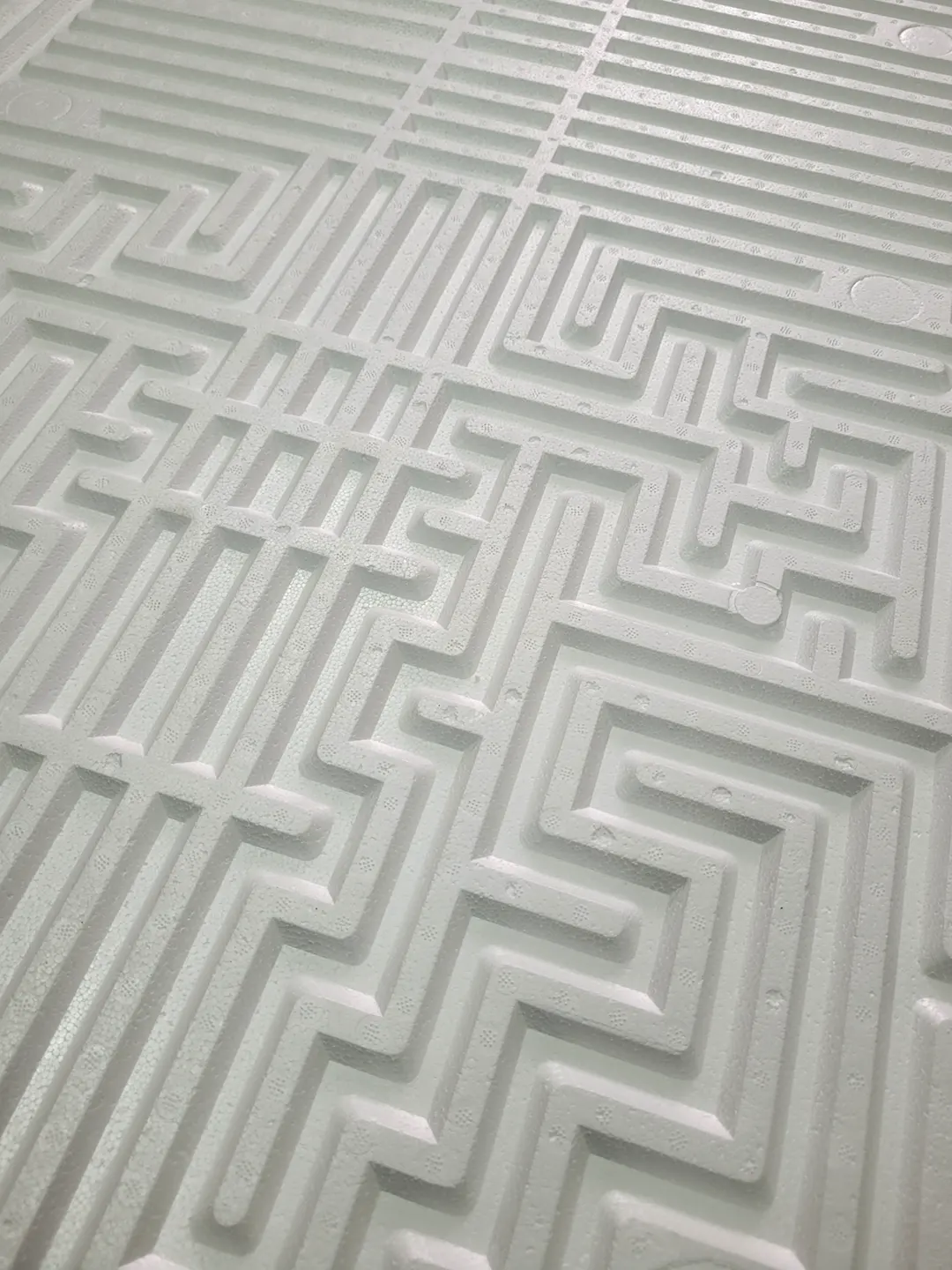

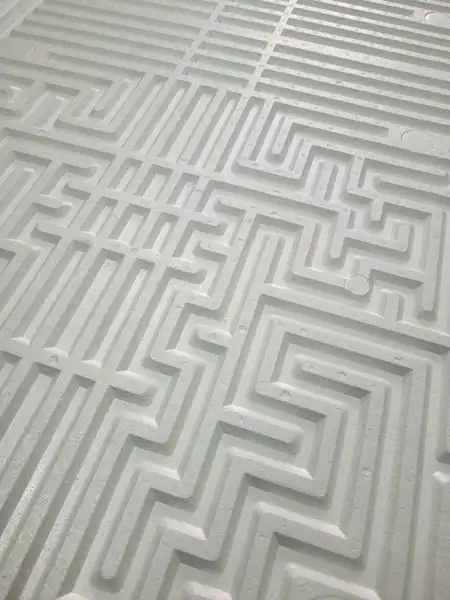

Оборотная поверхность теплоизоляционных матов не сплошная (не ровная), а выполнена в виде уступов (углублений). Другое название – лабиринтное уплотнение.
Применение данного лабиринта позволяет скрадывать небольшие дефекты, неровности основания, на которое укладывается система, а также повысить в помещении звукоизоляцию (понизить структурный шум и пр.).
Монтаж подложки
Для монтажа теплоизоляционных матов Water Floor не предъявляется никаких дополнительных требований. Ровность, влажность и пр. основания согласно действующим СНиПам и ГОСТам.
По краю двух сторон подложки, на её лицевой стороне, выполнена сантиметровая разметка (линейка с шагом в 1 см). С помощью неё удобно отмерять и отрезать нужные размеры матов.
Размер одного мата подложки - 1200 х 600 мм. Это стандартный, удобный и привычный размер при монтаже.
Толщина изолирующего слоя (основания)
Маты выпускаются в двух типоразмерах отличающихся толщиной основания, т.е. непосредственно изолирующего слоя (без бобышек).
Подложка WF 22 L – толщина 22 мм
Подложка WF 50 L – толщина 50 мм.
Параметры
| Параметр | WF-22L | WF-50L |
|---|---|---|
| Размер одной плиты | 1200 х 600 х 43 мм | 1200 х 600 х 71 мм |
| Толщина изолирующего слоя (основания) плиты | 22 мм | 50 мм |
| Высота бобышек (выступов) для монтажа труб | 21 мм | |
| Плотность плит | 40 кг/м3 | |
| Количество плит в упаковке | 16 шт (11,52 м2) | 8 шт (5,76 м2) |
| Упаковка | Гофрокороб 1230 х 550 х 630 мм (0,43 м3) | |
| Совместимость с диаметром труб | Для труб ∅ 16 … 20 мм | |
Подложка производится по: ГОСТ 56148-2014 (УТ 13163-2009) "Изделия из пенополистирола ППС (EPS) теплоизоляционные, применяемые в строительстве".
На подложку выданы Сертификаты соответствия нормативам и требованиям. Название по сертификатам: "Теплоизоляционные плиты (подложка) из пенополистирола для систем тёплого водяного пола".
Область применения по Сертификатам: Для тепловой изоляции при устройстве систем тёплого водяного пола.
