Водонагреватель косвенного нагрева из нержавеющей стали. Объём от 150 до 1000 лит.
Профессиональный бойлер с самым мощным змеевиком и максимальным комфортом эксплуатации.
Преимущества
- Толщина стенки бака 1,5мм, дно 2 мм.
- Цельнотянутый теплообменник диаметром 32мм и толщиной стенки 1,2мм.
- Подключение воды 1" ВР позволяет использовать стандартный насос и уменьшает гидравлические потери.
- 3 гильзы для подключения датчиков температуры или термометров.
Для монтажника:
- Дренажное отверстие в нижней части бака.
- Расположение патрубков по тыльной стороне бака.
- Ревизионный фланец на всех баках.
- Возможность выхода ГВС в верхней части бака, отсутствие проблемы с завоздушиванием.
Для пользователя:
- Высокая производительность по ГВС (на 200 лит. бак теплообменник 1,7 м² или 58 кВт или 1480л/час) позволяет работать в проточном режиме.
- Внешний кожух из специально обработанной стали (0,5мм), с надёжным покрытием.
- Заводская изоляция наносится в автоматическом режиме, высокая плотность изоляции и отсутствие пузырей.
- Класс энергоэффективности «А», проверенный испытаниями.
- В комплект поставки входят установочные ножки и термометр. См. ниже - комплект поставки.
Всем:
- Автоматическая сварка со специальным электродом и обработкой металла.
- Разрешена горизонтальная транспортировка и штабелирование с сохранением заводской гарантии.
- Надёжная упаковка с 5 ступенями защиты позволяет исключить повреждения при транспортировке.
- Продукция сертифицирована по всем европейским стандартам качества (DIN, TUV, EAN, ISO и др.).

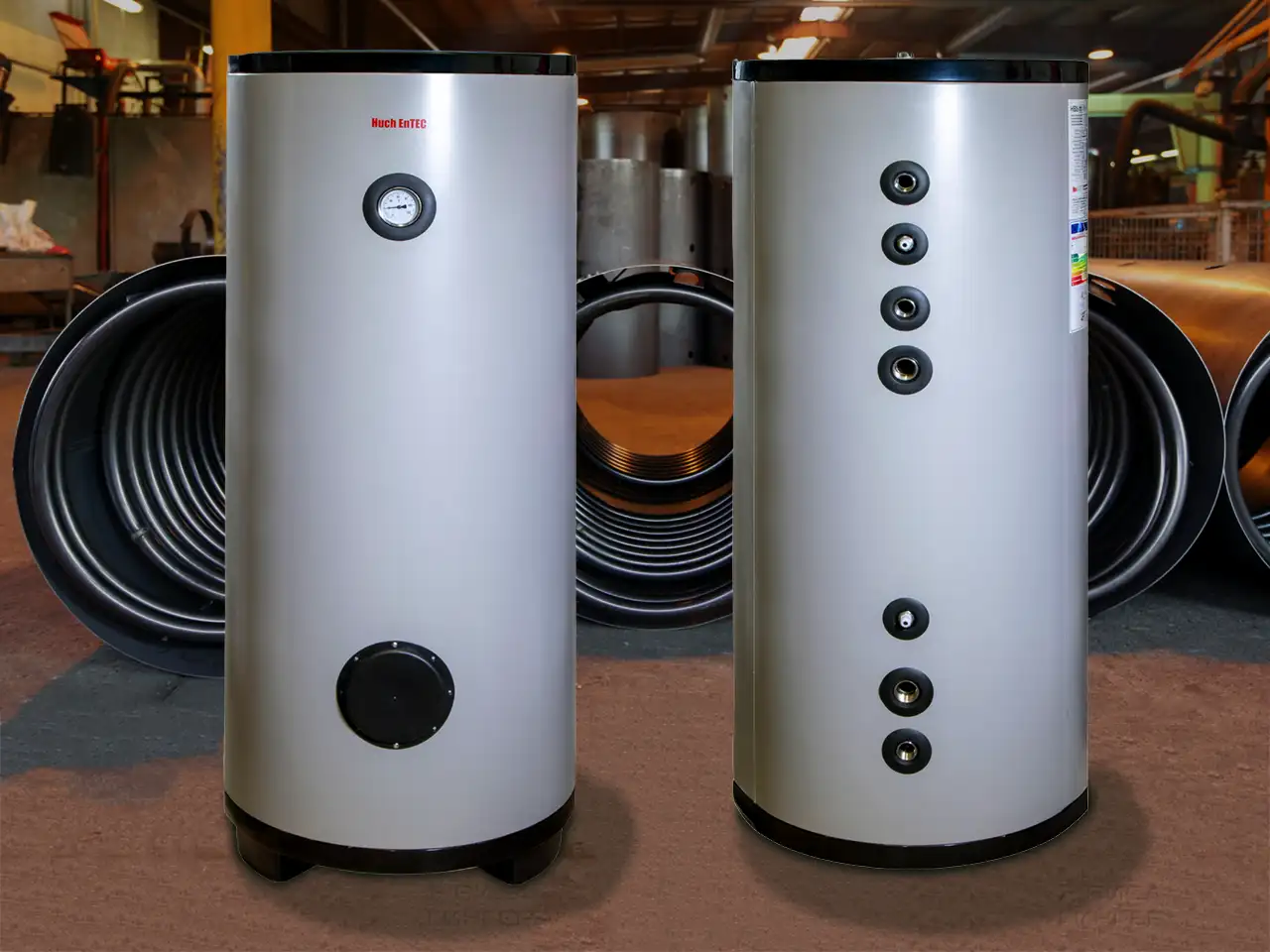

Общий вид водонагревателя Huch EnTEC HBS. Лицевая и обратная сторона с подключениями.
Назначение
Водонагревателей косвенного нагрева типа HBS предназначены для накопления, нагрева и поддержания заданной температуры санитарной горячей воды, используемой для хозяйственных нужд в жилых и коммерческих помещениях, имеющих магистраль холодного водоснабжения с давлением не более 0,6 МПа.
Описание HBS
Нагрев всего объёма воды в баке осуществляется теплообменником (змеевиком). Горячая вода от источника тепла поступает в теплообменник (змеевик), и за счёт постоянной циркуляции через него нагревает до заданной температуры холодную воду, поступающую в ёмкость из системы холодного водоснабжения.
Бак бойлера косвенного нагрева изготовлен из пищевой нержавеющей стали марки SS304-2B, предназначенной для работы с агрессивной средой, благодаря чему достигается высокая коррозийная стойкость внутренней поверхности бака.
Внутри бойлера установлен гладкотрубный теплообменник (змеевик) с наружным диаметром 32 мм, изготовленный из
нержавеющей стали марки SS304-2B. Теплообменник бойлера подключается к источнику тепла.
Снаружи ёмкость водонагревателя имеет несъёмную твёрдую теплоизоляцию, выполненную из вспененного пенополиуретана толщиной 50…100 мм (в зависимости от объёма бойлера), обеспечивающую минимальные потери тепла (класс энергоэффективности «А» согласно TUV Стандарт EN12897).
Внешний кожух бойлера изготовлен из стали толщиной 0,5 мм, имеющей специальное антикоррозионное покрытие и порошковую окраску серебристого цвета.
Высокие теплотехнические характеристики и конструкция теплообменника (змеевика) позволяют нагревать холодную воду не только в режиме накопления, но и в проточном режиме, обеспечивая непрерывное производство горячей воды, отвечающей всем санитарным нормам, с высокой длительной производительностью.
Бойлер оборудован ревизионным люком, позволяющим осуществлять техническое обслуживание и очистку бойлера.
Термометр, установленный в погружной гильзе, позволяет контролировать температуру горячей воды в верхней части бойлера. Дополнительная гильза для погружного датчика температуры позволяет подключить блок автоматики для контроля температуры воды в ёмкости.
Контур рециркуляции ГВС.
Бойлер имеет возможность подключения контура принудительной рециркуляции ГВС, предназначенного для обеспечения одинаковой температуры воды в бойлере и контуре ГВС, а также для сохранения температуры горячей воды перед
точками водоразбора.
Защитный магниевый анод.
Для увеличения срока службы бойлера и дополнительной защиты бака и сварных швов от коррозии рекомендуется установка защитного магниевого анода. Магниевый анод располагается в верхней части бойлера. присоединительный размеры - см. табл. 2, ниже.
Характеристики водонагревателей HBS
- Максимальное рабочее давление 6 бар.
- Максимальная температура на стороне системы ГВС: 95 °С.
- Максимальная температура на стороне источника тепла: 110 °С.
Таблица 1. Основные технические, тепловые и гидравлические характеристики водонагревателей типа HBS:
| Артикул | HBS0150 | HBS0250 | HBS0350 | HBS0500 | HBS1000 |
|---|---|---|---|---|---|
| Объём, лит. | 150 | 200 | 300 | 500 | 1000 |
| Диаметр без изоляции, мм | 480 | 480 | 480 | 580 | 800 |
| Диаметр с изоляцией, мм | 580 | 580 | 580 | 700 | 1000 |
| Тип / толщина изоляции), мм | PU / 50 | PU / 50 | PU / 50 | PU / 60 | PU / 100 |
| Высота с изоляцией, мм | 1080 | 1395 | 1920 | 2150 | 2090 |
| Установочные размеры [мм] | 1280 | 1585 | 2120 | 2350 | 2290 |
| Поверхность нагрева теплообменника, м.кв. | 1,4 | 1,7 | 2,4 | 2,4 | 3,5 |
| Мощность теплообменника (DIN 4708), кВт | 45 | 54 | 77 | 77 | 112 |
| Длительная производительность по ГВС (10/450С), л/ч | 1110 | 1330 | 1895 | 1895 | 2755 |
| Объёмный расход, л/ч | 17 | 20 | 29 | 29 | 42 |
| Потеря напора, мбар | 15 | 17 | 25 | 25 | 35 |
| Коэффициент мощности NL (DIN4708) | 14 | 17 | 24 | 24 | 33 |
| Теплопотери изоляции, Вт | 36,62 | 41,8 | 45,94 | 81,73 | -- |
| Класс энергоэффективности | А | А | А | В | -- |
| Вес, кг | 40,0 | 50,6 | 71,3 | 108,2 | 212,5 |
Размеры, подключения водонагревателей HBS

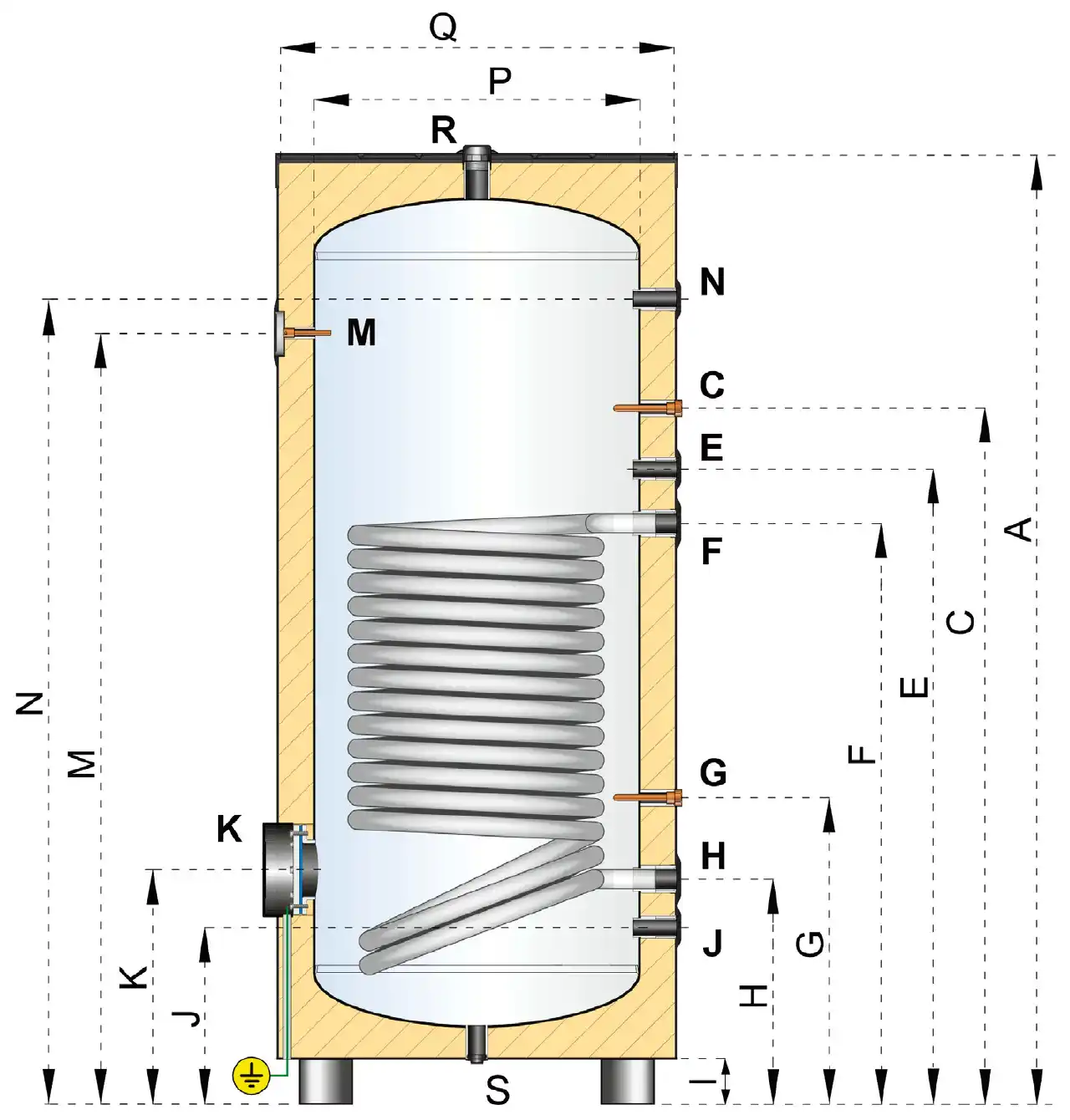

Разрез водонагревателя Huch EnTEC HBS с одним змеевиком. Обозначения подключений.
Таблица 2. Обозначения патрубков водонагревателей типа HBS, их размеры подключения, высоты расположения (мм):
| Обозначение | Назначение патрубка (или размер на схеме) | Подключение, (внутренняя резьба) | Тип водонагревателя HBS | ||||
|---|---|---|---|---|---|---|---|
| 150 | 200 | 300 | 500 | 1000 | |||
| A | Высота водонагревателя | 1080 | 1395 | 1920 | 2150 | 2090 | |
| C | Гильза для датчика температуры | 1/2" | 685 | 1090 | 1415 | 1730 | 1715 |
| E | Патрубок рециркуляции ГВС | 3/4" | 575 | 985 | 1275 | 1230 | 1190 |
| F | Подача в теплообменник | 1" | 790 | 885 | 1165 | 975 | 1060 |
| G | Гильза для датчика температуры | 1/2" | 465 | 480 | 480 | 465 | 520 |
| H | Обратка из теплообменника | 1" | 360 | 360 | 360 | 345 | 400 |
| I | Опоры водонагревателя | 70 | 70 | 70 | 70 | 70 | |
| J | Вход холодной воды (ХВС) | 3/4" | 265 | 265 | 265 | 250 | 305 |
| K | Фланец для очистки и ревизии | Ду = 80 мм | 360 | 360 | 360 | 345 | 400 |
| M | Гильза с термометром | 1/2" | 825 | 850 | 1665 | 1910 | 1805 |
| N | Выход горячей воды (ГВС) | 3/4" | 875 | 1190 | 1715 | 1960 | 1855 |
| P | Диаметр бака без изоляции | 480 | 480 | 480 | 580 | 800 | |
| Q | Диаметр бака с изоляцией | 580 | 580 | 580 | 700 | 1000 | |
| R | Магниевый анод | 3/4" (150 и 200л), 1"(300л и более) | 1080 | 1395 | 1920 | 2150 | 2090 |
| S | Патрубок для опорожнения бака | 3/4" или 1" | 70 | 70 | 70 | 70 | 70 |
Комплект поставки водонагревателей HBS
- Бойлер косвенного нагрева типа HBS – 1 шт.
- Термометр – 1 шт.
- Заглушки патрубков резьбовые – 1 комплект.
- Опоры с комплектом крепежа – 3 шт.
- Уплотнительная лента для резьбовых соединений – 1 шт.
- Инструкция по монтажу и эксплуатации (Паспорт) – 1 шт.
- Упаковка – 1 шт.
Важно. Монтаж и подключение.
- Наличие в обвязке предохранительной и запорной арматуры (не входит в комплект поставки), является необходимым условием гарантии на бойлер. Не допускается установка запорной арматуры между баком и предохранительным клапаном (или группой безопасности) на вводе холодной воды в бак. Давление срабатывания клапана не должно превышать 6 бар. Клапан должен быть полно- подъёмным.
- Момент затяжки резьбовых соединений не должен превышать 65…70 Н-м.
- Для уплотнения резьбовых соединений следует использовать фторопластовый уплотнительный материал (ФУМ-лента), входящий в комплект поставки, или аналогичные синтетические материалы с подтверждёнными характеристиками.
Запрещается использовать для уплотнения натуральные волокнистые материалы (пенька, лён, и их аналоги) или нестандартные уплотняющие средства. - Заземление. Независимо от того, выполняется ли монтаж с использованием пластиковой, оцинкованной, стальной, медной или иной трубы, водонагреватель необходимо заземлить для устранения статического электричества, которое может возникнуть на водонагревателе, а также для обеспечения работы магниевого анода (при его наличии). Сопротивление растекания контура заземления не должно превышать 3 Ом!
- Для увеличения срока службы оборудования обязательна установка расширительного бака на вводе холодной воды в водонагреватель (не входит в комплект поставки).
Объём расширительного бака рекомендуется брать равным не менее 10% от объёма водонагревателя. Не используйте открытые системы расширения. - Рекомендуемый порядок подключения водонагревателя:
- подключить и заполнить контур ХВС/ГВС,
- затем подключить и заполнить контур теплообменника.
