TECEspring linus

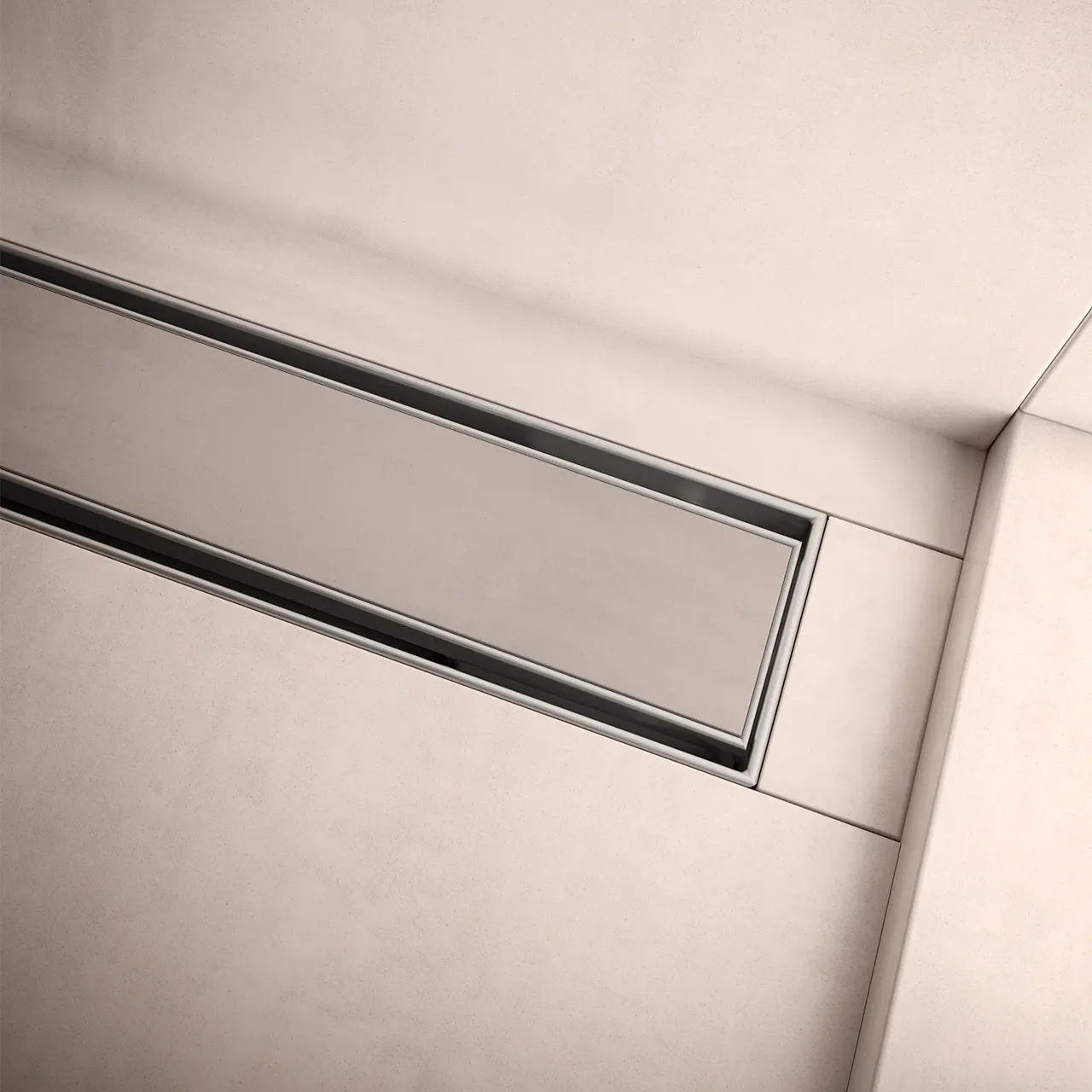

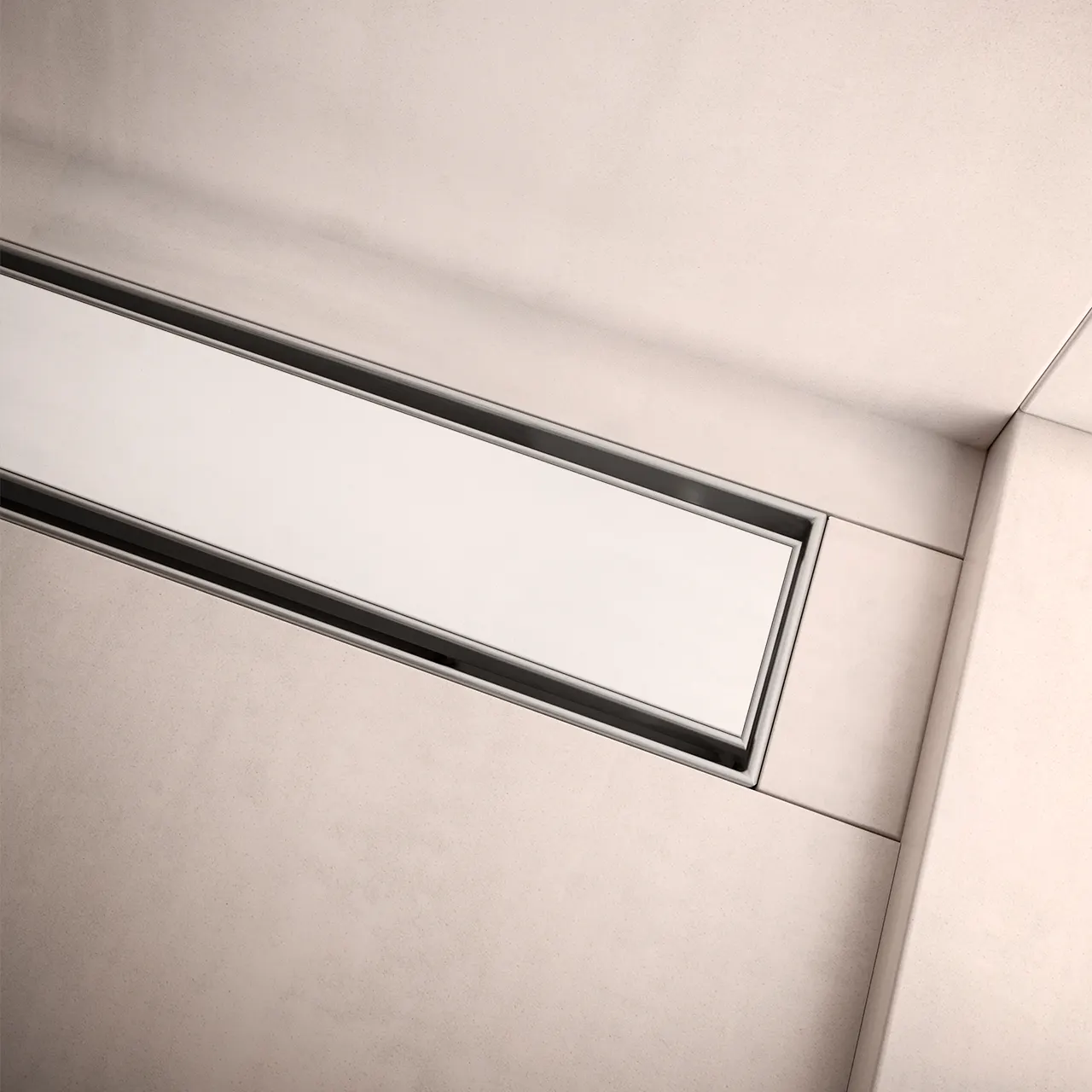

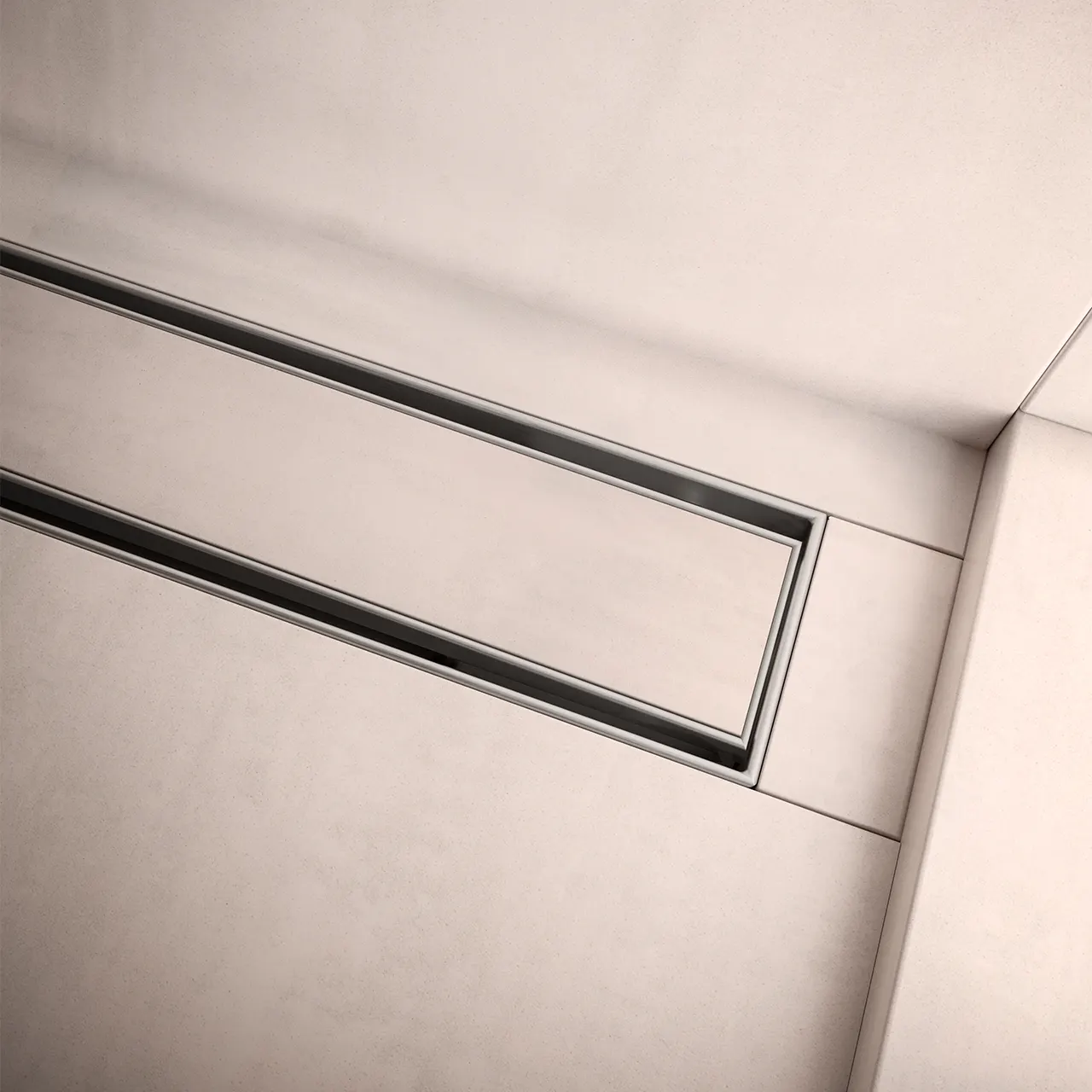

Основа из нержавеющей стали “plate” позволяет оформить видимую часть дренажного канала плиткой или керамогранитом, давая полную свободу визуальных решений. Можно использовать тот же материал, которым облицована душевая и полностью интегрировать канал в дизайн ванной комнаты, или наоборот сделать цветовой акцент.

Важно! Толщина отделочного покрытия из плитки или керамогранита должна быть ≤ 15 мм.

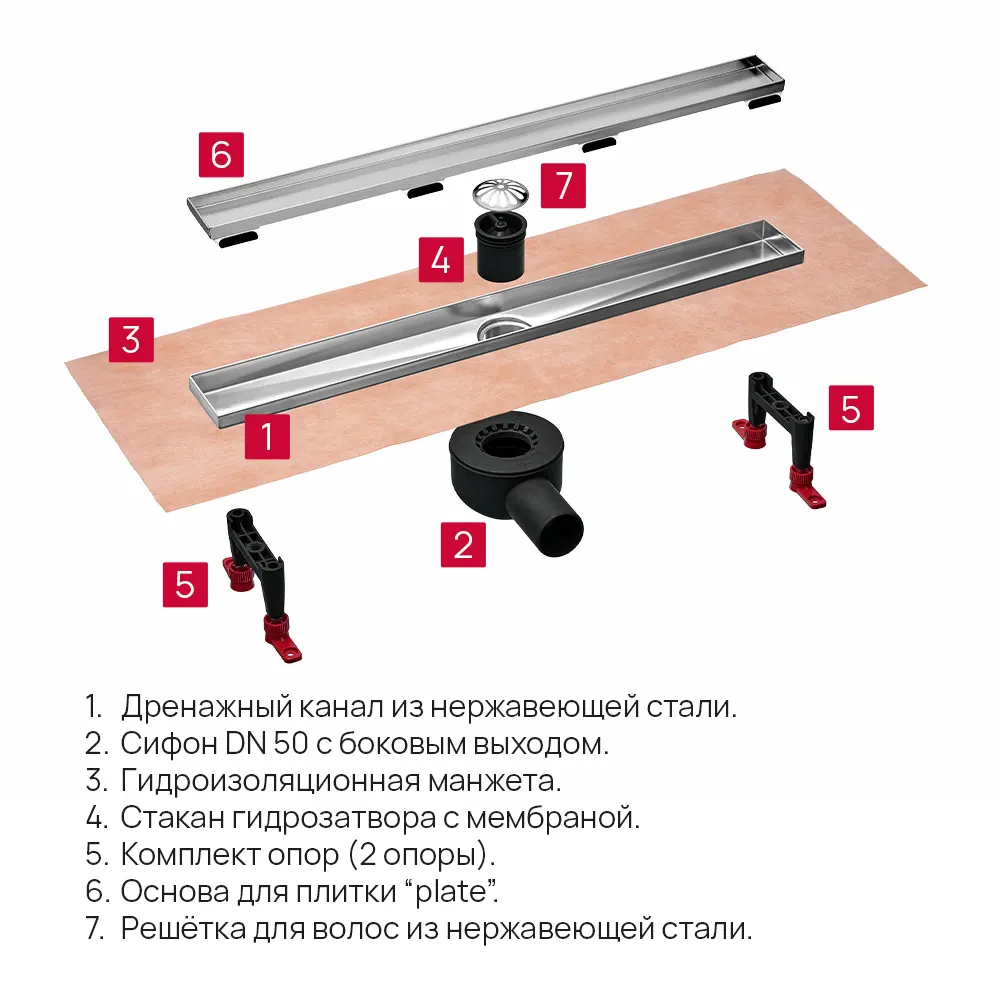

1. Дренажный канал из нержавеющей стали.
2. Сифон DN 50 с боковым выходом.
3. Гидроизоляционная манжета.
4. Стакан гидрозатвора с мембраной.
5. Комплект опор.
6. Основа для плитки “plate”.
7. Решётка для волос.

Типоразмеры - артикулы

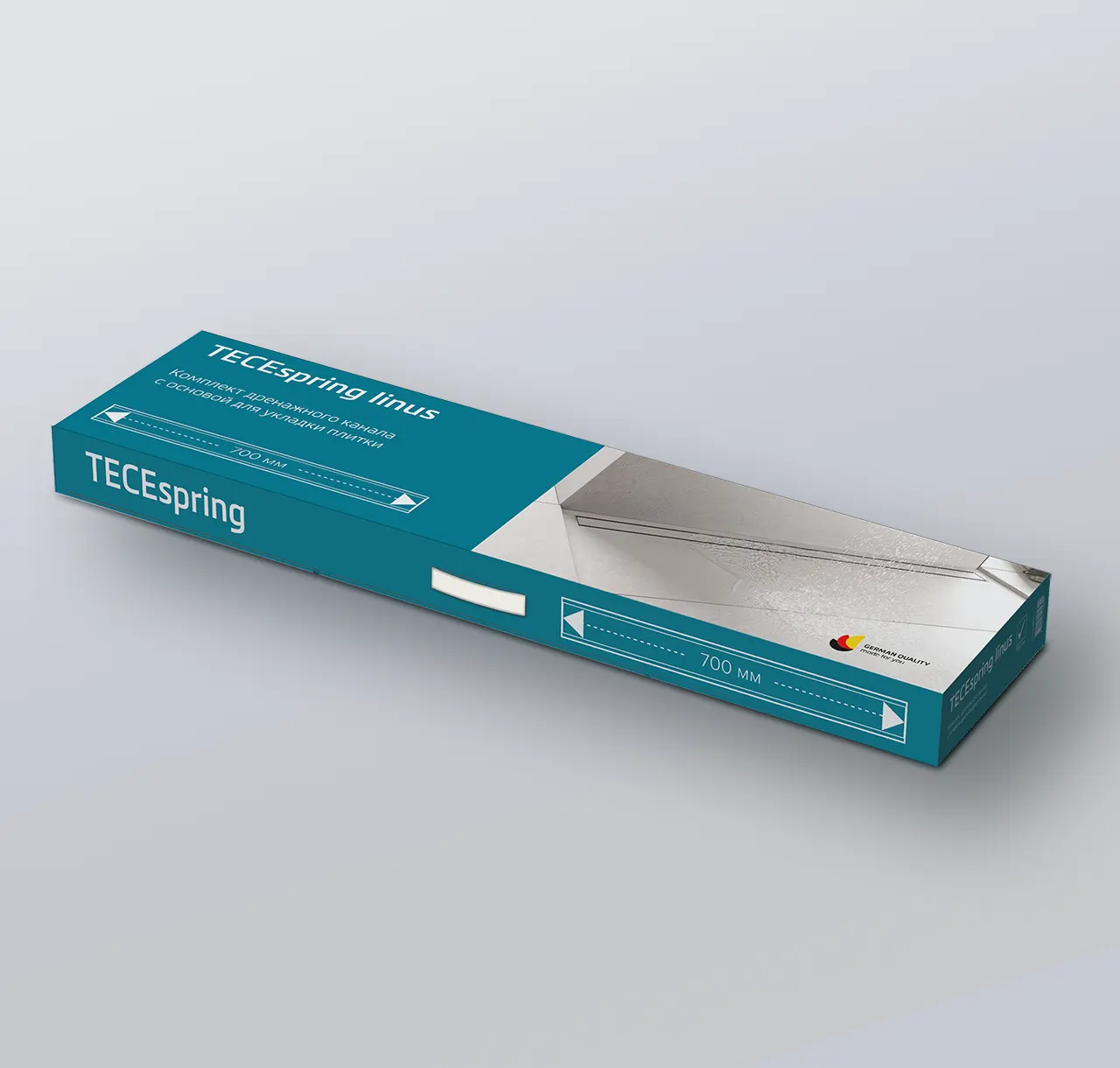

Комплект поставляется в единой упаковке – коробке.

Важно!  Для удобства выбора и позиционирования, на коробке указана длина видимой части канала (700, 800, 900, 1000 мм).
Т.е. не по габаритной длине (которая на 40 мм больше видимой длины), а по длине непосредственно канала.

Нержавеющая сталь толщиной 1,2 мм.
Корпус канала и основы для плитки изготовлен из нержавеющей стали толщиной 1,2 мм. Благодаря этому они не деформируется ни при монтаже, ни под нагрузкой при использовании. Исходная геометрия сохраняется на долгие годы, никаких щелей и преждевременного ремонта.
Дополнительно канал и основа подвергаются механической полировке, что не только придаёт поверхности гладкость и отличный вид, но и дополнительно её упрочняет, делая стойкой к воздействию агрессивных чистящих средств.

Эффективный отвод воды.

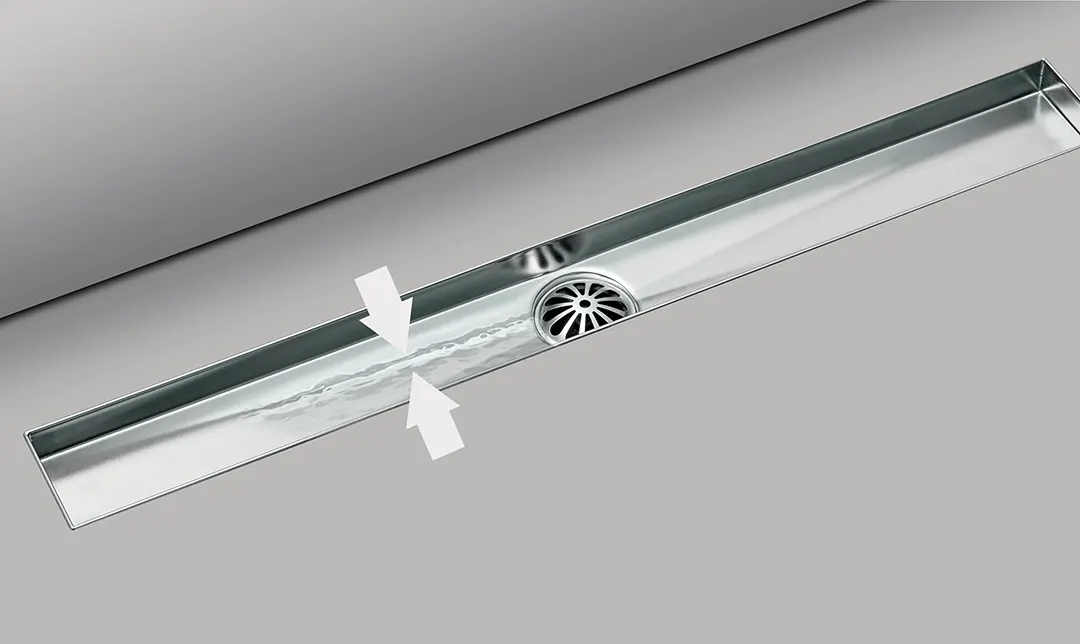

Внутренняя часть канала имеет уклон в четырёх плоскостях для наиболее эффективного отведения воды точно в слив.

Простой уход.
Стальной корпус канала легко очищать. В нём нет никаких выступающих элементов, из-за которых могут скапливаться волосы или грязь.
Для лёгкого доступа – в комплекте крючок для вынимания основы с облицовкой и доступа к каналу и его элементам.

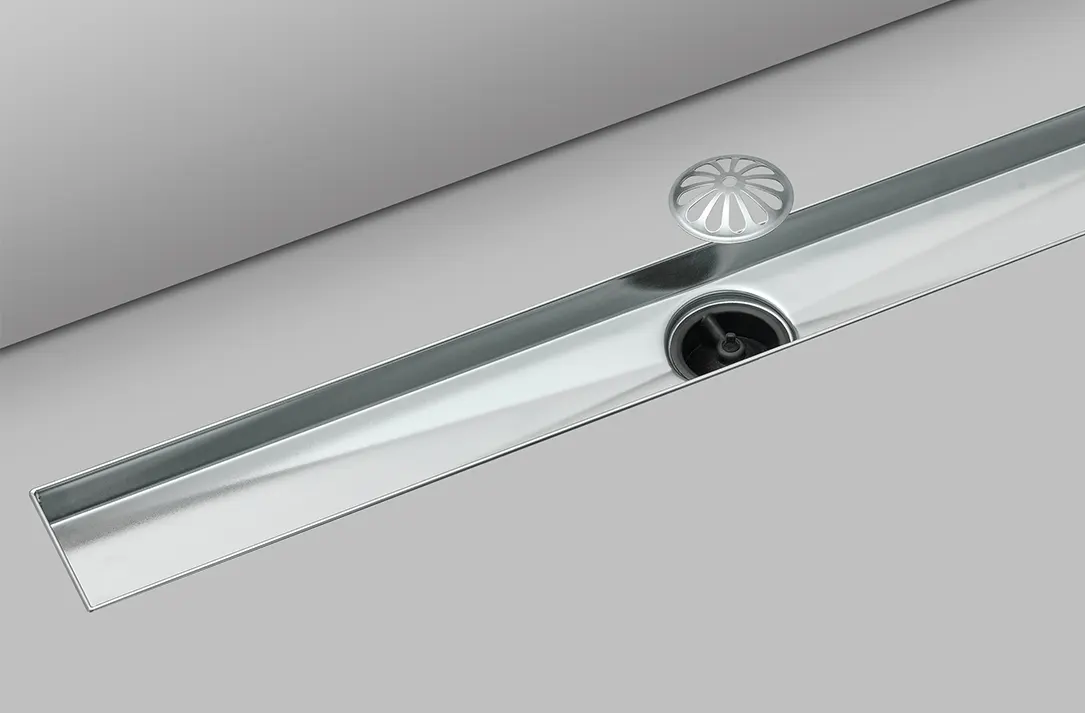

Решётка для волос в комплекте.
Эффективно предохраняет трубы канализации от засорения. Выполнена из нержавеющей стали.

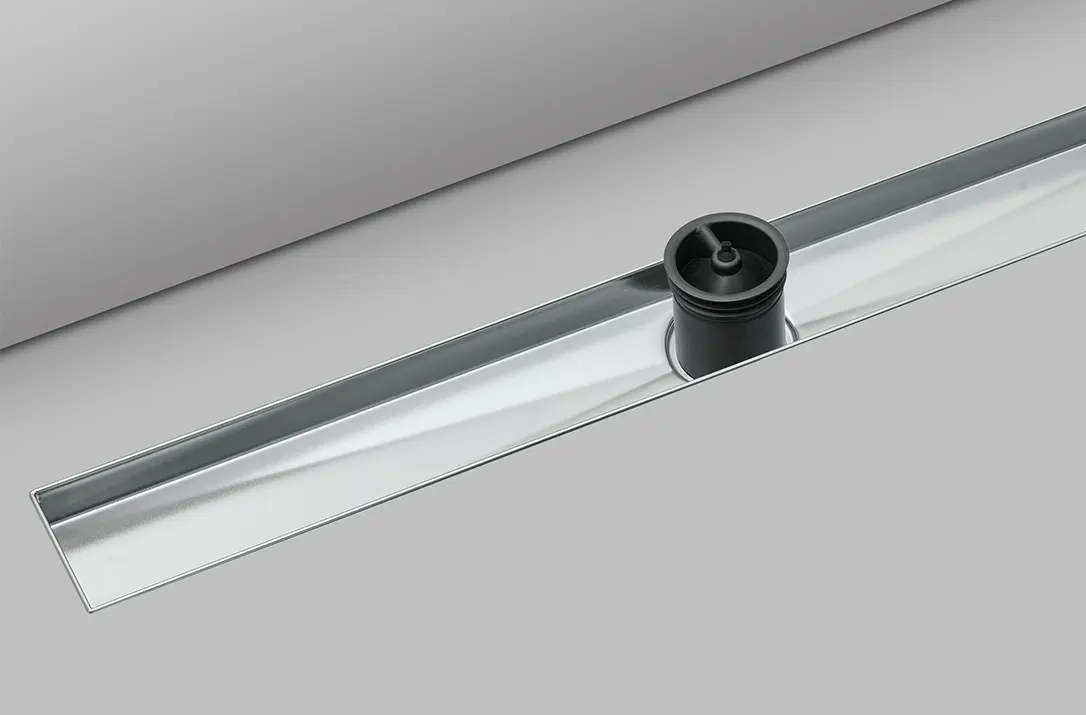

Защита от запахов.
В комплекте с сифоном TECEspring linus идёт мембранный гидрозатвор. Эластичная мембрана, с одной стороны, минимизирует испарение воды, а с другой служит механическим барьером. Мембрана автоматически открывается при сливе воды, а после – плотно закрывается, не пуская посторонние запахи в дом.
Стакан гидрозатвора с мембраной эффективно блокирует неприятные запахи, даже если душевой пользуются редко, т.к. испарение воды минимально.

Прочистка.
Если в канализационной трубе возникнет засор, его можно удалить вручную, например с помощью троса для прочистки труб.

Пластиковые накладки на опорах основы.
Предотвращают контакт корпуса канала и самой основы для плитки, защищая их при монтаже и эксплуатации.

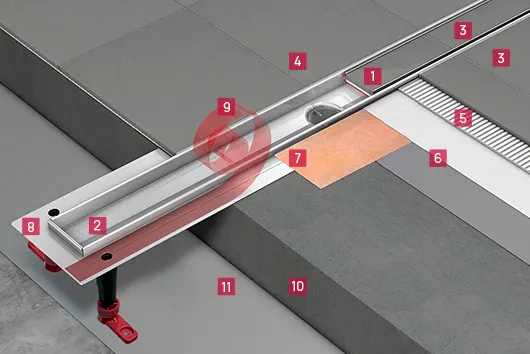

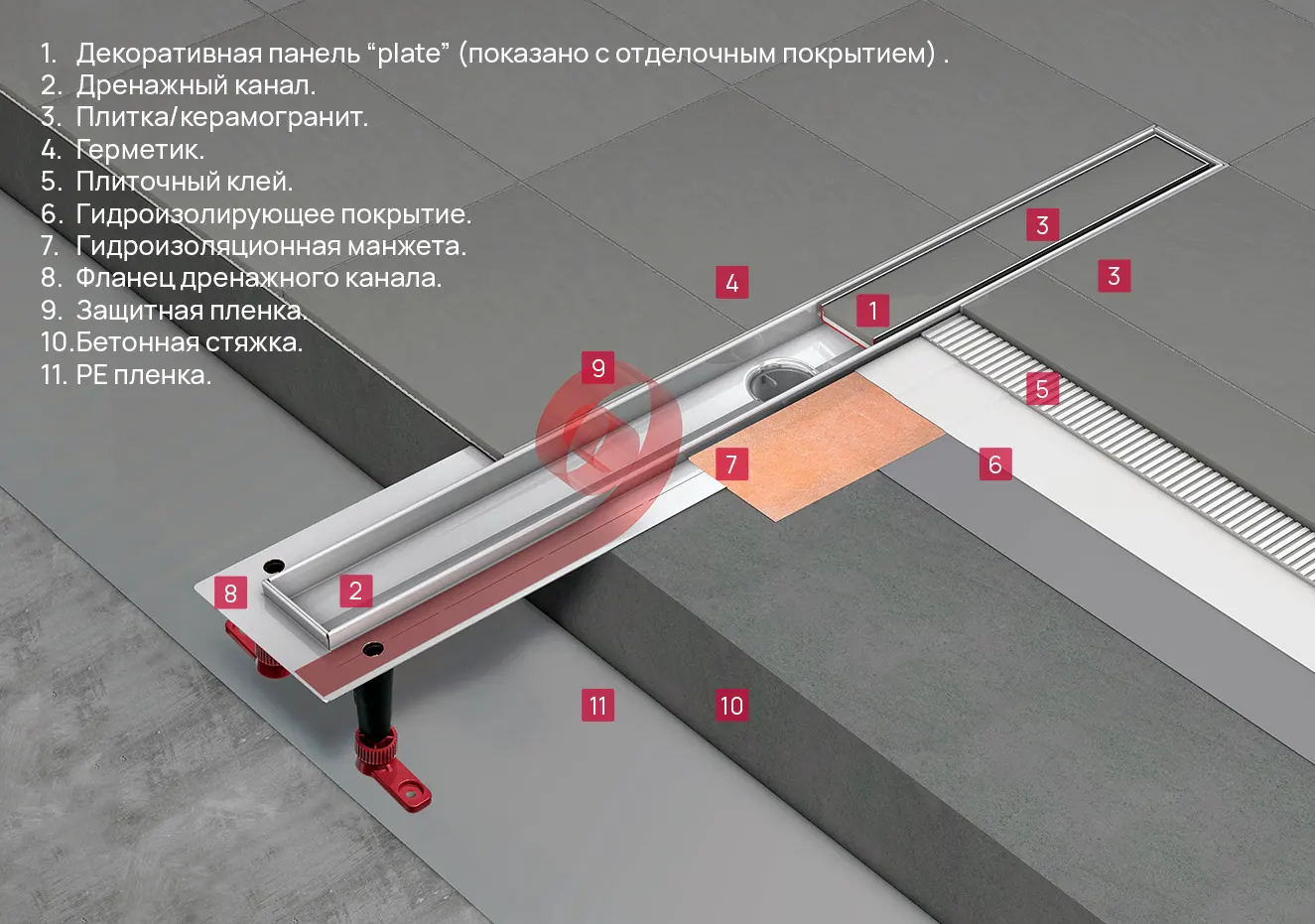

1. Декоративная панель “plate”.
2. Дренажный канал.
3. Плитка/керамогранит.
4. Герметик.
5. Плиточный клей.
6. Гидроизолирующее покрытие.
7. Гидроизоляционная манжета.
8. Фланец дренажного канала.
9. Защитная плёнка.
10. Бетонная стяжка.
11. PE плёнка.

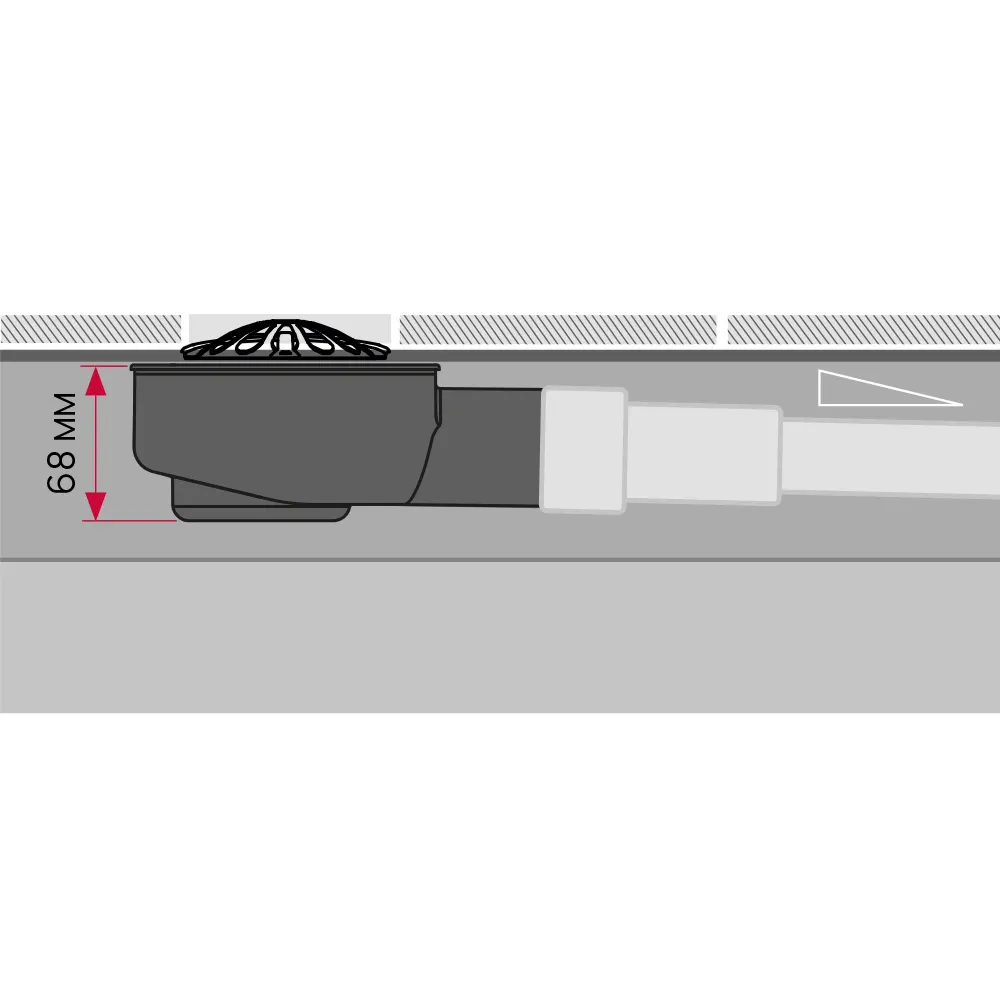

Сливной сифон - критически важная деталь дренажных каналов. От его высоты зависит требуемый уровень подъёма общего чистового пола в помещении. А от пропускной способности – присутствие или отсутствие "потопов".

И здесь каждый миллиметр высоты сифона, в прямом смысле – дорого обходится.

TECEspring linus представляет собой оптимальный компромисс, обеспечивая достаточную пропускную способность при высоте 68 мм.

Производительность сифона, при уровне воды 10/20 мм над решёткой: 0,70/0,85 лит./сек.

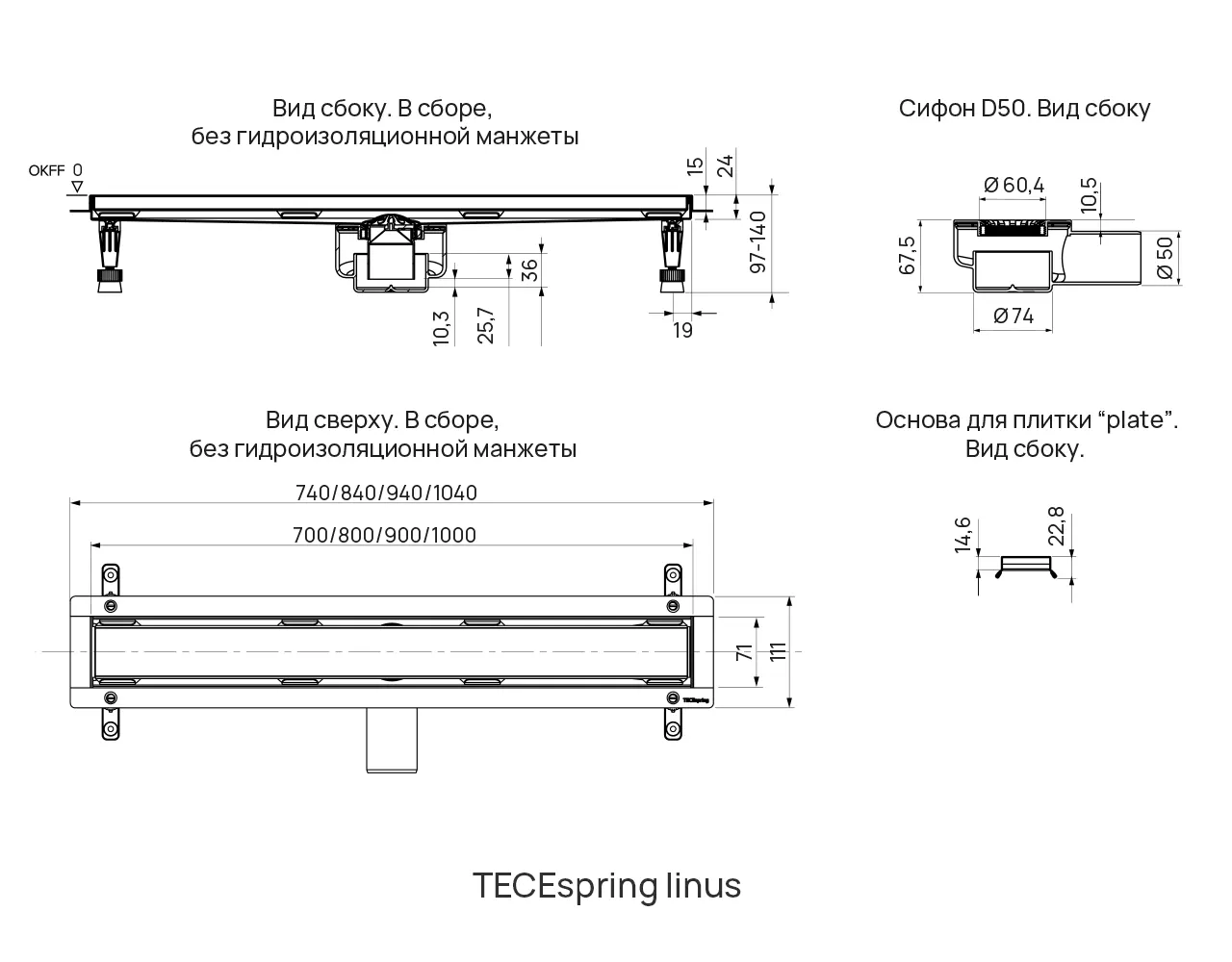

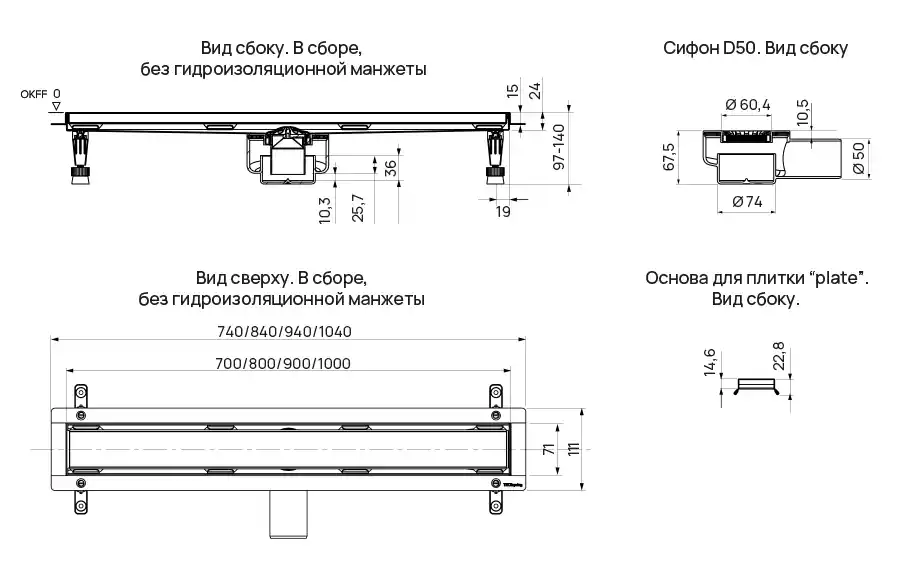

Размеры сифона – см. схему выше.

Внимание! Сифоны НЕ взаимозаменяемые с сифонами TECE linus!

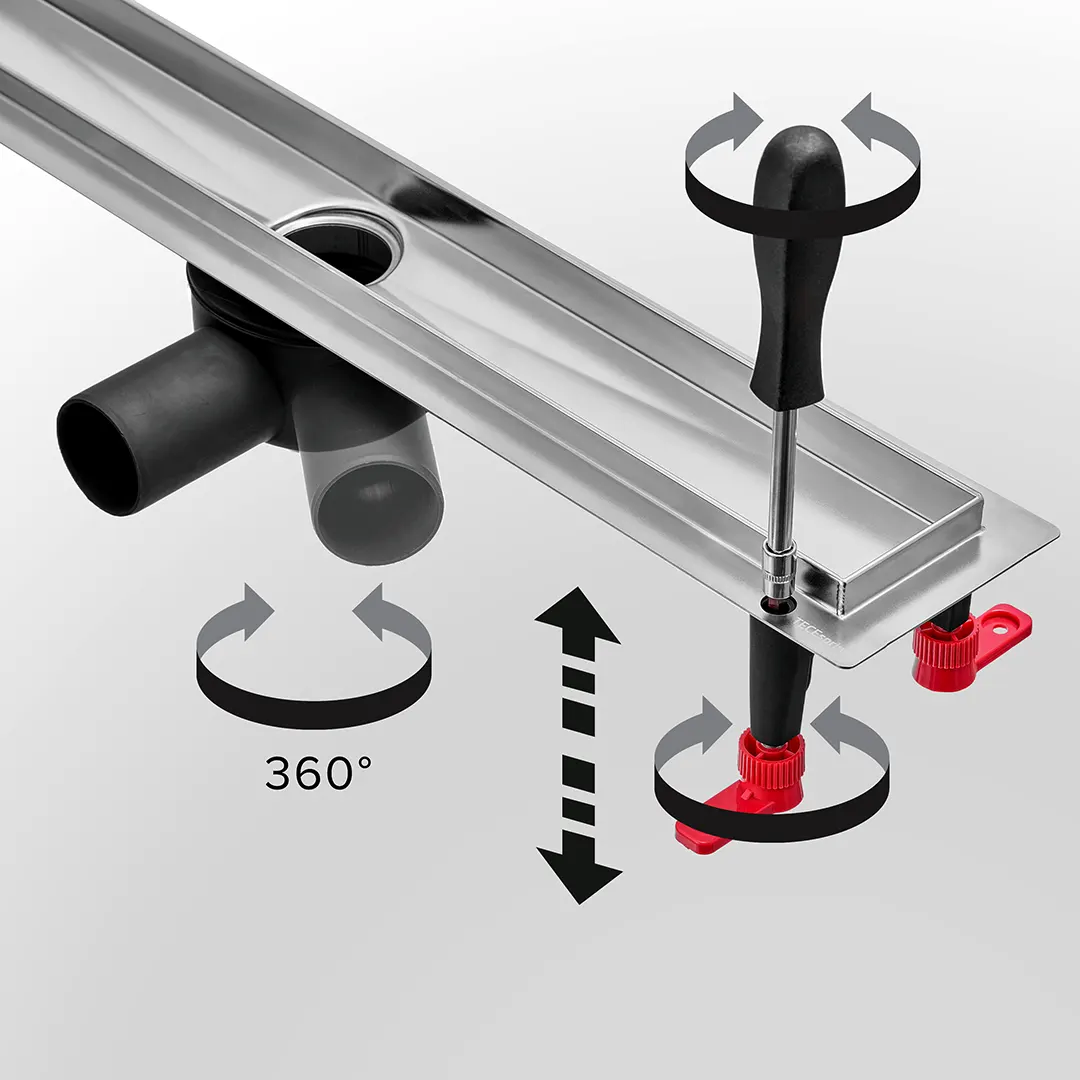

Направление выхода сифона можно выбрать любое.

Сифон вращается по оси сливного отверстия на 360°. В том числе он может быть направлен вдоль канала, т.е. трубы канализации будут проходить между опорами, которые спроектированы с учётом такой возможности.

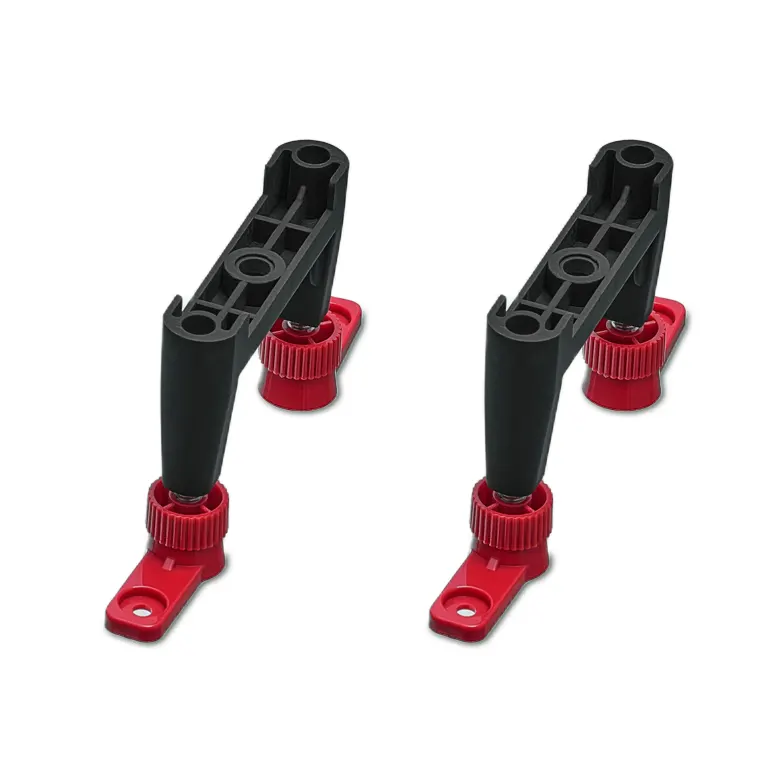

Регулируемые опоры

Регулировку высоты установки теперь можно производить и сверху!
Опоры канала можно регулировать по высоте с помощью отвёртки сквозь отверстие во фланце канала или руками с помощью гайки у основания, см. картинку выше.

Пределы регулировки высоты установки дренажного канала TECEspring linus: 97 … 140 мм.

Кроме того, эти опоры фиксируют положение канала во время устройства пола. Опоры канала также позволяют установить сифон в любом направлении, включая монтаж вдоль канала между опорами.
Это даёт дополнительную свободу при проектировании и облегчает адаптацию к различным условиям монтажа.

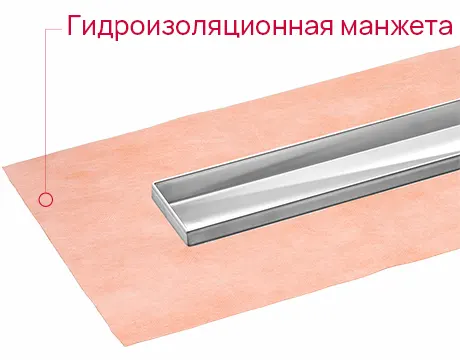

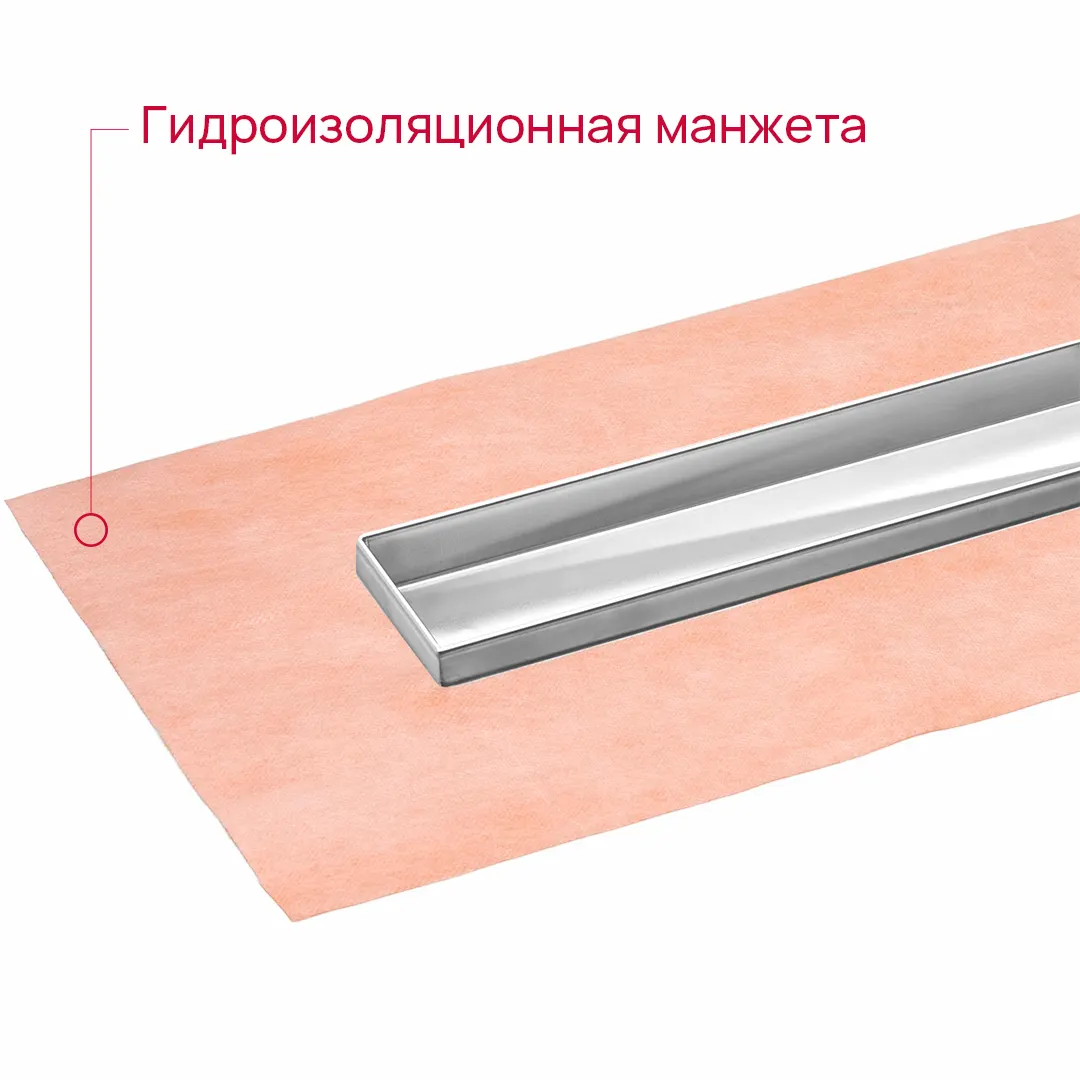

В комплект TECEspring linus входит гидроизоляционная манжета, которая обеспечивает простой и правильный, а значит надёжный монтаж.
Продуманная конструкция создаёт герметичный стык между каналом и бетонной стяжкой, что значительно повышает долговечность всего санузла.

Гидроизоляционная манжета нужного размера входит в комплект и даёт дополнительное преимущество в скорости монтажа при сохранении качества.
