TECEspring AX - Трубопроводная система с аксиальной запрессовкой

Многослойная труба TECEspring AX сочетает в себе лучшие свойства металлических и пластиковых труб. В её основе – несущая труба из полиэтилена, сшитого электронно-лучевым методом (PE-Xc). Он обеспечивает высокую стойкость к давлению, температуре и коррозии. Усиленный слои алюминия в трубах TECEspring AX повышает устойчивость к температурным колебаниям и линейному расширению.

Трубопроводы и фитинги TECEspring AX разработаны по немецким стандартам и производятся на современных производственных площадках, расположенных в Китае.

Гарантия

Компания TECE Системс, придерживаясь высоких стандартов надёжности и безопасности, предоставляет на компоненты системы TECEspring AX расширенную гарантию сроком до 10 лет.
Кроме того, гарантия включает страховое покрытие ущерба третьим лицам на сумму до 1`000`000 евро в случае аварийных ситуаций, вызванных заводским дефектом продукции.

Страховое свидетельство выдано компанией Ингосстрах.



Совместимость с TECEflex

Система полностью совместима с трубопроводной системой TECEflex, выпускаемой компанией TECE GmbH (Германия).

Вы можете комбинировать трубы и фитинги систем TECEflex и TECEspring.

Материалы, технологические процессы изготовления, физические размеры труб и фитингов, а также технология соединения (аксиальная запрессовка с использованием надвижных гильз) идентичны для обеих систем, что позволяет использовать их в единой системе на условиях полной взаимозаменяемости.

Монтаж системы TECEspring AX предлагается производить с помощью пресс-инструмента TECEflex, размеры и технические характеристики которого полностью соответствуют параметрам новой системы.



Преимущества

  • Легко монтируется и прослужит долгие годы.
  • Гигиеничные соединения без уплотнительных колец не требуют обслуживания.
  • В правильно смонтированном соединении протечка невозможна.
  • Допускается скрытый монтаж, без обслуживания соединений на весь срок эксплуатации.
  • Срок службы 50 лет.
  • Один и тот же вид фитингов для сетей трубопроводов питьевой воды, отопления и сжатого воздуха.
  • Отсутствие заужения внутреннего диаметра фитингов исключает потери давления.
  • Усиленный слои алюминия повышает устойчивость к температурным колебаниями линейному расширению.
  • Трубы не подвержены коррозии.

Разрез соединения трубы и фитинга TECEspring AX

Технология аксиальной запрессовки.

Аксиальная запрессовка трубы и фитинга отличается исключительной надёжностью и в течение многих лет хорошо зарекомендовала себя при использовании в санитарно-технических системах и системах отопления.

Толстостенную трубу расширяют, а затем надвигают на фитинг без уплотнительного кольца и фиксируют с помощью пресс-втулки. За счёт расширения минимизируется падение давления в соединении. Отсутствие уплотнительного кольца обеспечивает максимальную герметичность и долговечность.

Технология аксиальной запрессовки не требует обслуживания соединении: если пресс-втулка на месте, значит соединение герметично!



Конструкция композитной трубы TECEspring AX

Композитная труба TECEspring AX представляет собой универсальную трубу, которая сочетает лучшие свойства металлических и пластиковых труб.

  1. Внутренняя несущая труба PE-Xc;
  2. Клеевой слой;
  3. Алюминиевый слой;
  4. Клеевой слой;
  5. Внешний защитный слой PE-RT тип II.

Основой многослойной конструкции является внутренняя несущая труба из полиэтилена, сшитого электронно-лучевым методом (PE-Xc). Это обеспечивает высокую стойкость к давлению, температуре и коррозии. Усиленный слои алюминия повышает устойчивость к температурным колебаниями линейному расширению. Композитная труба TECEspring AX легко гнется руками, сохраняя при этом форму и жесткость.

Конструкция трубы TECEspring AX

Соответствует требованиям к надёжности по ГОСТ Р 53630-2015.



Области применения

Водоснабжение

Труба TECEspring AX сертифицирована для использования в системах питьевого водоснабжения. Благодаря аксиальной запрессовке в системе нет уплотнений, поэтому полностью исключено застаивание воды, что особо важно с гигиенической точки зрения. Латунные фитинги TECEspring изготавливаются из коррозионно устойчивой (CR) латуни, которая абсолютно безвредна.

Труба соответствует классам применения в соответствии с ГОСТ Р 53630-2015 класса 2/10 бар для монтажа систем водоснабжения.

Отопление

Прекрасно подходит для монтажа отопительных систем. В серию входят соединения для подключений радиаторов, а также с помощью TECEspring AX можно смонтировать систему поверхностного отопления.

Труба соответствует классам применения в соответствии с ГОСТ Р 53630-2015 класса 5/10 бар для монтажа систем отопления.

Сжатый воздух

Система TECEspring AX также подходит для сжатого воздуха:

  • Номинальное давление 16 бар;
  • Рабочее давление 12 бар;
  • Максимальная пиковая рабочая температура 60 °C;
  • Коэффициент безопасности 1,3

Фитинги TECEspring AX

Труба и фитинги TECEspring AX имеют практически одинаковый внутренний диаметр, это особенно важно для оптимизации потерь давления и минимизации содержания воды в трубопроводах. Фитинги TECEspring AX сочетают в себе все преимущества, необходимые для долговечного и надёжного функционирования трубопроводной гидравлики.

Фитинги TECEspring AX изготовлены из сплава латуни – CW 617 N . Сплав не деформируется от воздействия высоких температур, устойчив к низким температурам и обладает хорошей коррозионной стойкостью.

Один и тот же вид фитингов используется для сетей трубопроводов питьевой воды, отопления и сжатого воздуха.

Не нужны уплотнительные кольца. Нет уменьшения внутреннего сечения. Соответствуют ГОСТ Р 53630-2015.

Пригодны при аварийном режиме работы систем, допускается температура не более 100 °C.

Тройник, труба TECEspring AX, соединение

Ассортиментный ряд фитингов TECEspring AX



Монтаж

Система TECEspring AX совместима с инструментом TECEflex. С помощью ручного инструмента RAZ-V, HPW-L и электрического инструмента RAZFaz можно выполнять соединение трубопроводов диаметрами до 32мм.

Порядок монтажа:

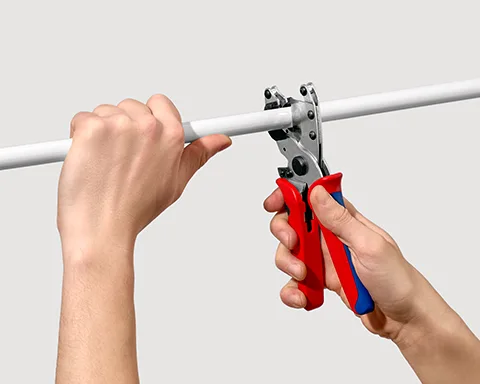

1) Отрезать трубу под прямым углом с помощью труборезных ножниц.

Обрезку труб диаметром от 32 мм следует производить с помощью трубореза для пластиковых труб.

Для резки труб TECEspring AX используйте только ножницы для труб или труборез.

Обрезка трубы должна производиться под прямым углом.

Резка трубы для монтажа фитинга TECEspring AX

2) Насадить пресс-втулку на конец трубы.

Гладкая сторона пресс-втулки (без внешнего кольца) должна быть направлена на фитинг.

3) Выбрать расширительную насадку в соответствии с диаметром трубы и навинтить её на расширитель. Конец трубы до упора насадить на расширительную насадку и расширить трубу.

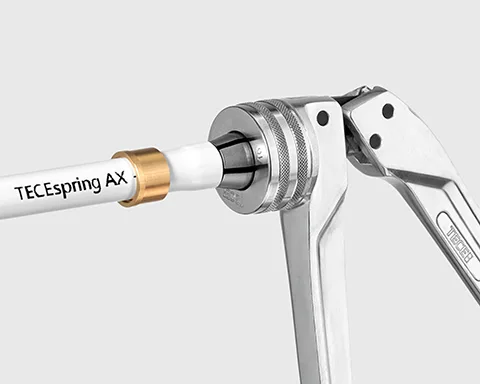

Надетая пресс-втулка и расширение трубы для монтажа фитинга TECEspring AX

4) С помощью пресс-инструмента запрессовать втулку до фитинга.

При запрессовке необходимо следить за правильным положением пресс-инструмента.

Для предотвращения повреждении на выступе фитинга он должен полностью и под прямым углом лежать в инструменте.

Запрессовка фитинга и трубы TECEspring AX

Демонтаж

Запрессованные фитинги TECEspring AX могут использоваться повторно.

Соединение необходимо вырезать из системы, чтобы действующий трубопровод не подвергался воздействию температуры выше 110 °C.

Для разбора необходимо нагреть соединение приблизительно до 180 °C. И произвести его разбор на составные части.
Дать фитингу достаточно остыть.

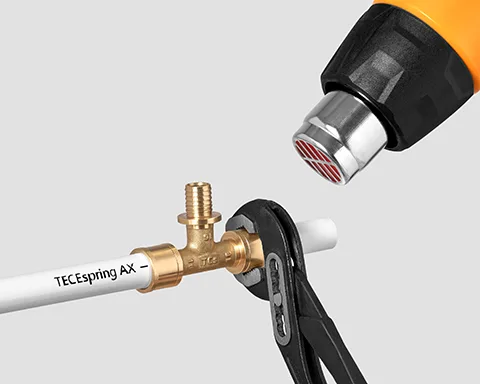

Нагрев фитинга TECEspring AX для демонтажа

  • Пресс-втулки не разрешается использовать повторно!
  • Запрещается производить нагрев с использованием открытого пламени!
