Коллекторы и узел смешения Рехау

Коллекторы HKV, HKV‑D для отопления

Распределительные коллекторы HKV / HKV-D используются для распределения и регулировки объёмного расхода в замкнутых системах обогрева и охлаждения, смонтированных в закрытых помещениях.

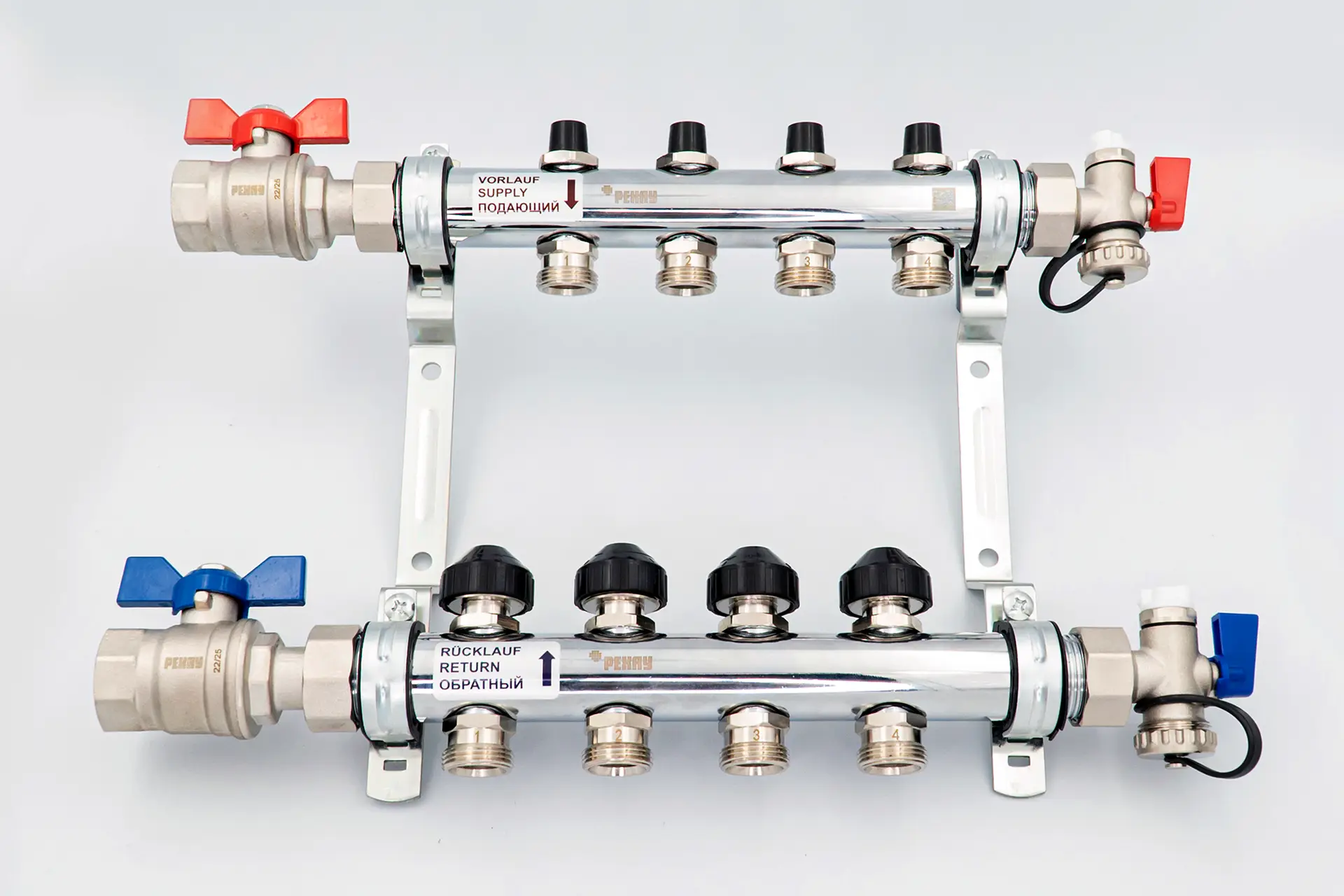

HKV - коллекторы с вентилями для балансировки расхода на подающей трубе.

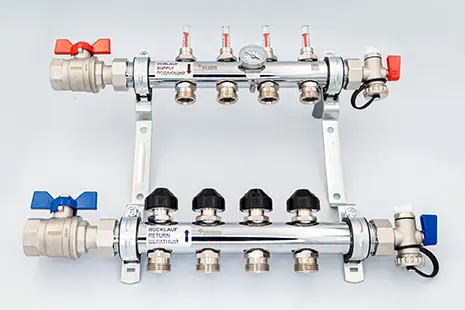

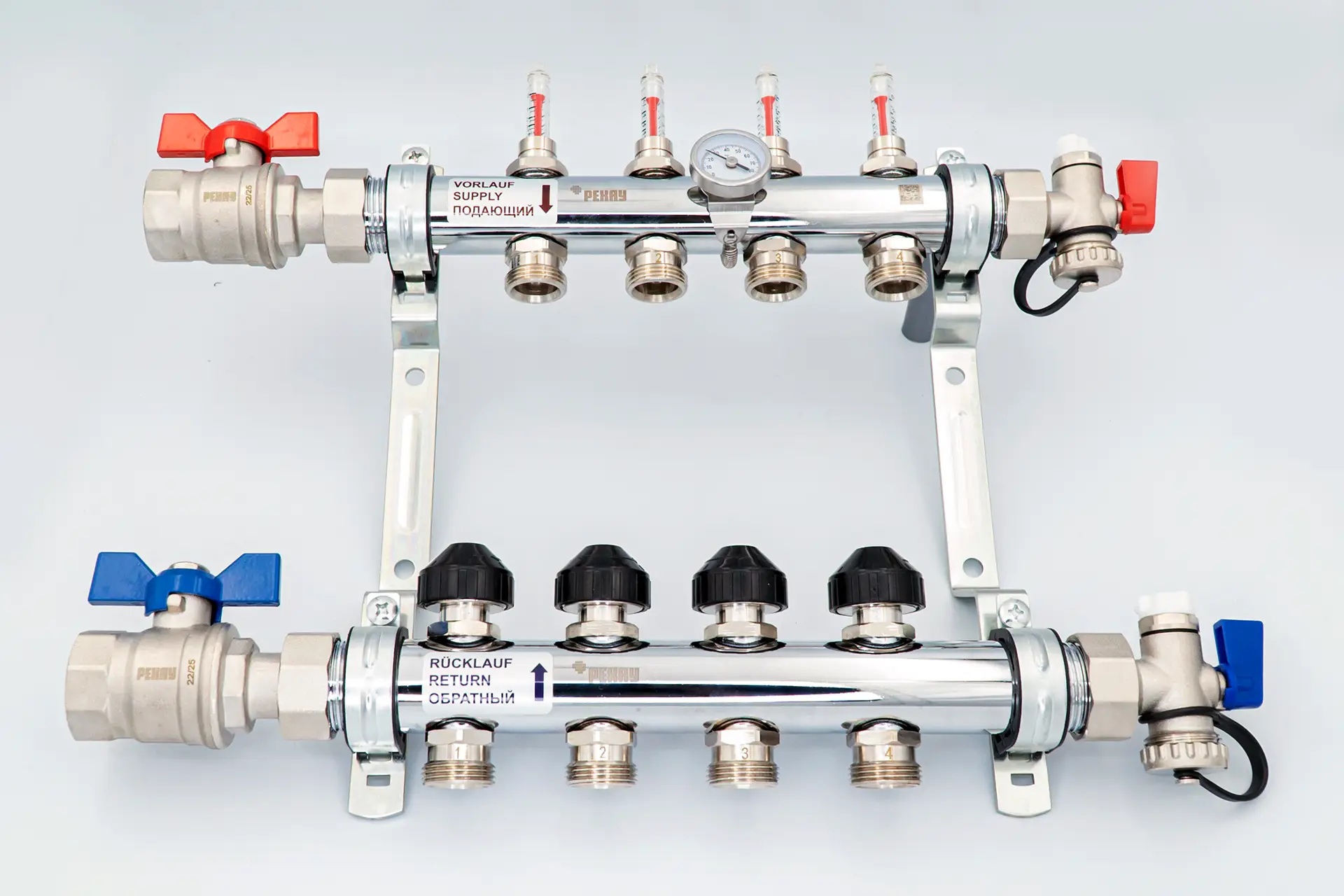

HKV-D - коллекторы с расходомерами на подающей трубе.

Линейка коллекторов обновлена. Новая версия конструктивно полностью соответствует предыдущей, что позволяет производить прямую замену в уже смонтированных системах без переделки трубопроводов.

Преимущества распределительных коллекторов HKV / HKV-D

1. Нержавеющая сталь AISI 304 - повышенная прочность, коррозионная стойкость и привлекательный внешний вид.
2. Полный комплект готовый для монтажа.
3. Шаровые краны, кронштейны, термометр и концевые секции в комплекте для удобства комплектации и обслуживания.
4. Несоосность патрубков подающего и обратного коллектора, позволяет удобно монтировать и обслуживать трубы.
5. Коллекторы HKV можно использовать для радиаторных систем центрального отопления в соответствии с максимальными рабочими значениями давления и температуры.
6. Возможность подключения к системе как слева, так и справа.
7. Оцинкованные кронштейны с демпферными вставками снижают шум и вибрации от потока теплоносителя и работы насоса.
8. Круглое сечение коллектора снижает вероятность образования застойных зон и отложений.
9. Проверка подлинности изделий (СКР). Уникальный код размещён на каждом узле смешения РЕХАУ. Отсканировав его при помощи приложения РЕХАУ.ПРО Качество, можно убедиться в подлинности и качестве товара.
10. Возможность установки приводов для автоматизации системы отопления.

Комплектация комплекта распределительных коллекторов HKV РЕХАУ из нержавеющей стали:

1. Два распределительных коллектора 1" для подачи и отвода теплоносителя с возможностью подключения с обеих сторон;
   1. У версии HKV - с вентилями для балансировки расхода на подающей трубе;
   2. У версии HKV-D - с расходомерами на подающей трубе;
2. Смонтированы на звукоизолирующих оцинкованных кронштейнах, соответствующих требованиям DIN 4109;
3. С регулирующими вентилями на обратной трубе для подключения сервопривода резьба М30x1,5;
4. Две концевых секции коллектора с накидной гайкой 1"с уплотнительной прокладкой, воздухоотводчиком 3/8" и краном для заполнения 1/2";
5. Два шаровых крана с накидными гайками 1" и внутренней резьбой 1" с другой стороны с уплотнительными прокладками. Рукоятки разных цветов - красного и синего.
6. Один накладной термометр.

Характеристики коллекторов:

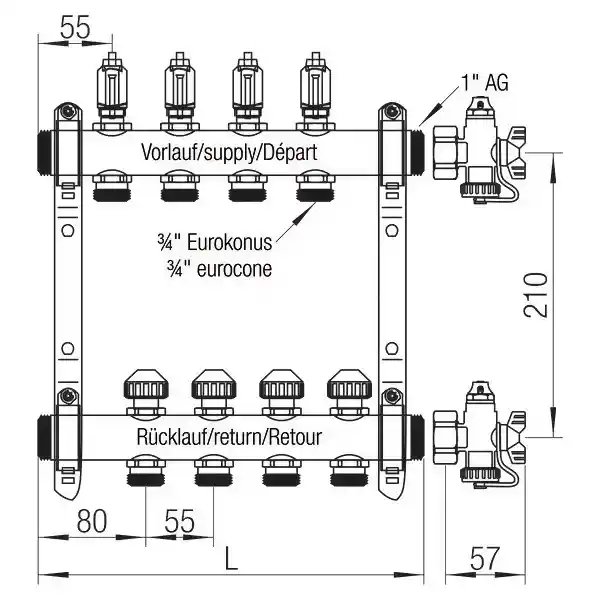

Размеры коллекторов HKV

Вид спереди.

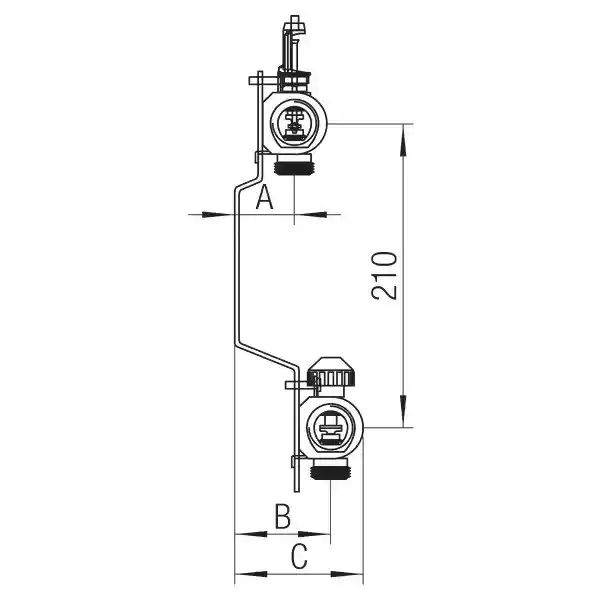

Вид сбоку.

Характеристики регулирующих элементов

Узел смешивания для поверхностного отопления

Узел смешения предназначен для понижения температуры в контуре тёплого пола путём контролируемого подмеса теплоносителя с высокой температурой из первичного контура в более холодную обратную магистраль вторичного контура. В результате температура понижается до уровня, необходимого для комфортной работы систем панельно-лучистого отопления (систем водяной тёплый пол).

Циркуляция во вторичном контуре обеспечивается благодаря встроенному насосу.

Преимущества узла смешения РЕХАУ:

1. Схема с регулируемым байпасом и двухходовым клапаном повышенной пропускной способности обеспечит требуемый комфорт тёплых полов при любой температуре наружного воздуха.
2. Защитное температурное реле обеспечивает аварийное отключение насоса и прекращение поступления теплоносителя в систему тёплого пола при регистрации теплоносителя повышенной температуры после смешения. Настраивается от 20 до 60 °С.
3. Насос со встроенным преобразователем частоты и функцией AUTO обеспечивает экономичную и эффективную работу узла смешения. В случае перекрытия отдельных контуров тёплого пола насос подстраивает свой режим работы и не разбалансирует контуры.
4. Компактный, готовый к монтажу модуль с подключёнными проводами насоса и температурного реле.
5. Может монтироваться на коллекторе как слева, так и справа
6. Материал никелированная латунь обеспечивает продолжительную коррозионную стойкость узла.
7. Отдельные детали соединены между собой с плоским уплотнением и опрессованы.
8. Воздухоотводчик и термометр позволят удобно эксплуатировать и настраивать узел смешения.
9. Проверка подлинности изделий (СКР). Уникальный код размещён на каждом узле смешения РЕХАУ. Отсканировав его при помощи приложения РЕХАУ.ПРО Качество, можно убедиться в подлинности и качестве товара.

Сравнение с предыдущей версией. Основные отличия:

• Насос РЕХАУ GPA III 20-6 с увеличенным расходом и напором.
• DM-code системы СКР.
• Технически соответствуют предыдущей конструкции комплектов температурного регулирования Flex, это позволяет производить прямую замену в проектах, а также при необходимости использовать сервисные компоненты нового продукта для обслуживания старой версии.

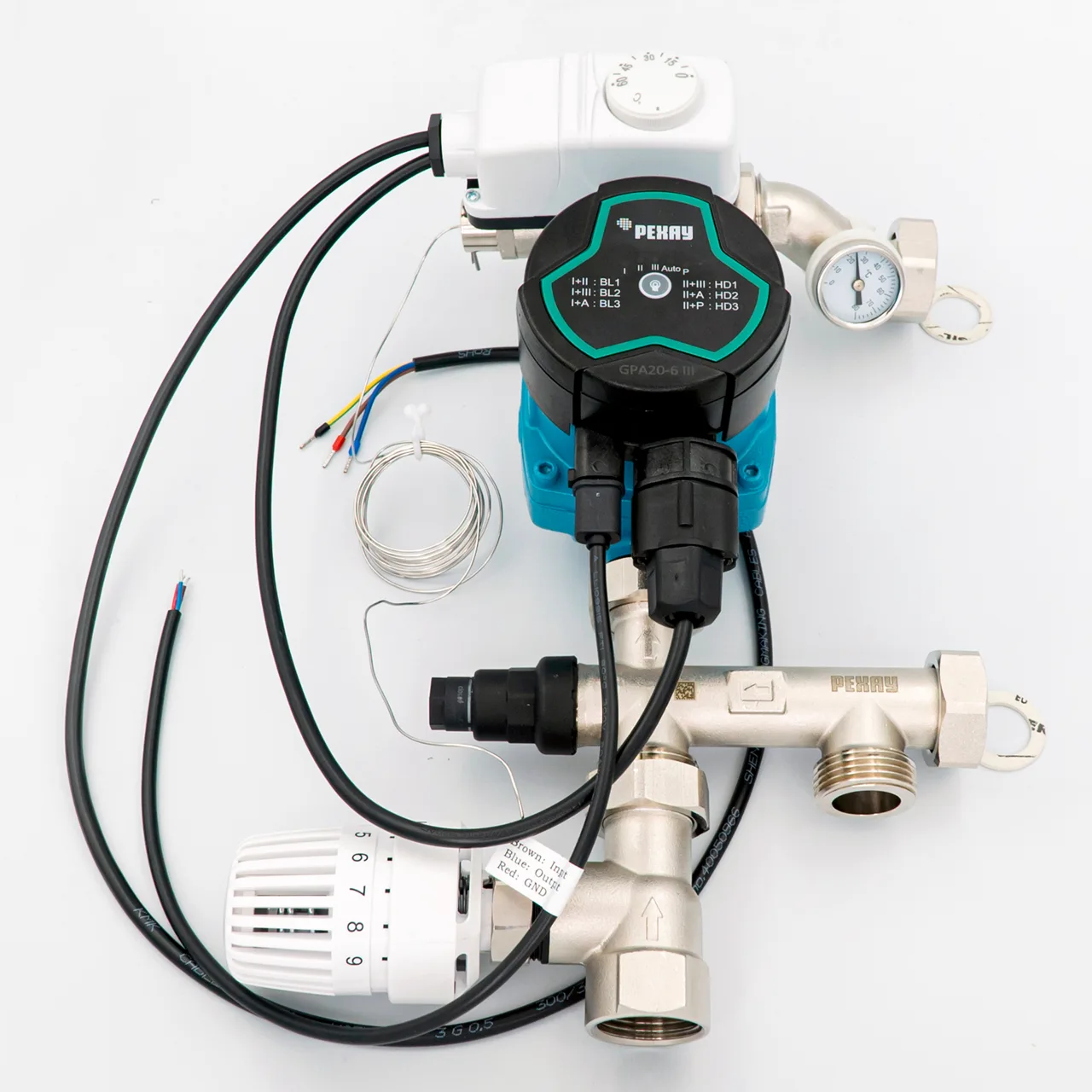

Узлы смешения РЕХАУ:

• Артикул новый: 13185453001
• Артикул старый: 13185451001

Особенности:

• Схема с регулируемым байпасом и двухходовым клапаном KVS = 3,5 м3/ч.
• Защитное температурное реле.
• Насос со встроенным преобразователем частоты и функцией AUTO.
• Компактный, готовый к монтажу модуль с подключёнными проводами.
• Может монтироваться на коллекторе как слева, так и справа.
• Материал - никелированная латунь.
• Отдельные детали соединены между собой с плоским уплотнением и опрессованы.
• Воздухоотводчик и термометр в комплекте.
• Проверка подлинности изделий (СКР) и доступ к информации в приложении РЕХАУ.ПРО по нанесённому DM коду.
• Расстояние между центрами подачи и обратки 210 мм (может корректироваться изменением положения эксцентрикового фитинга).
• Форма поставки: в картонной коробке.

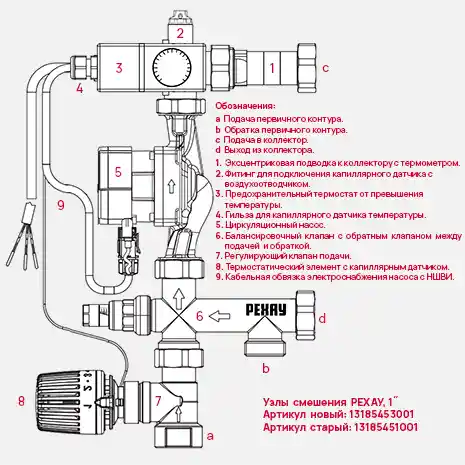

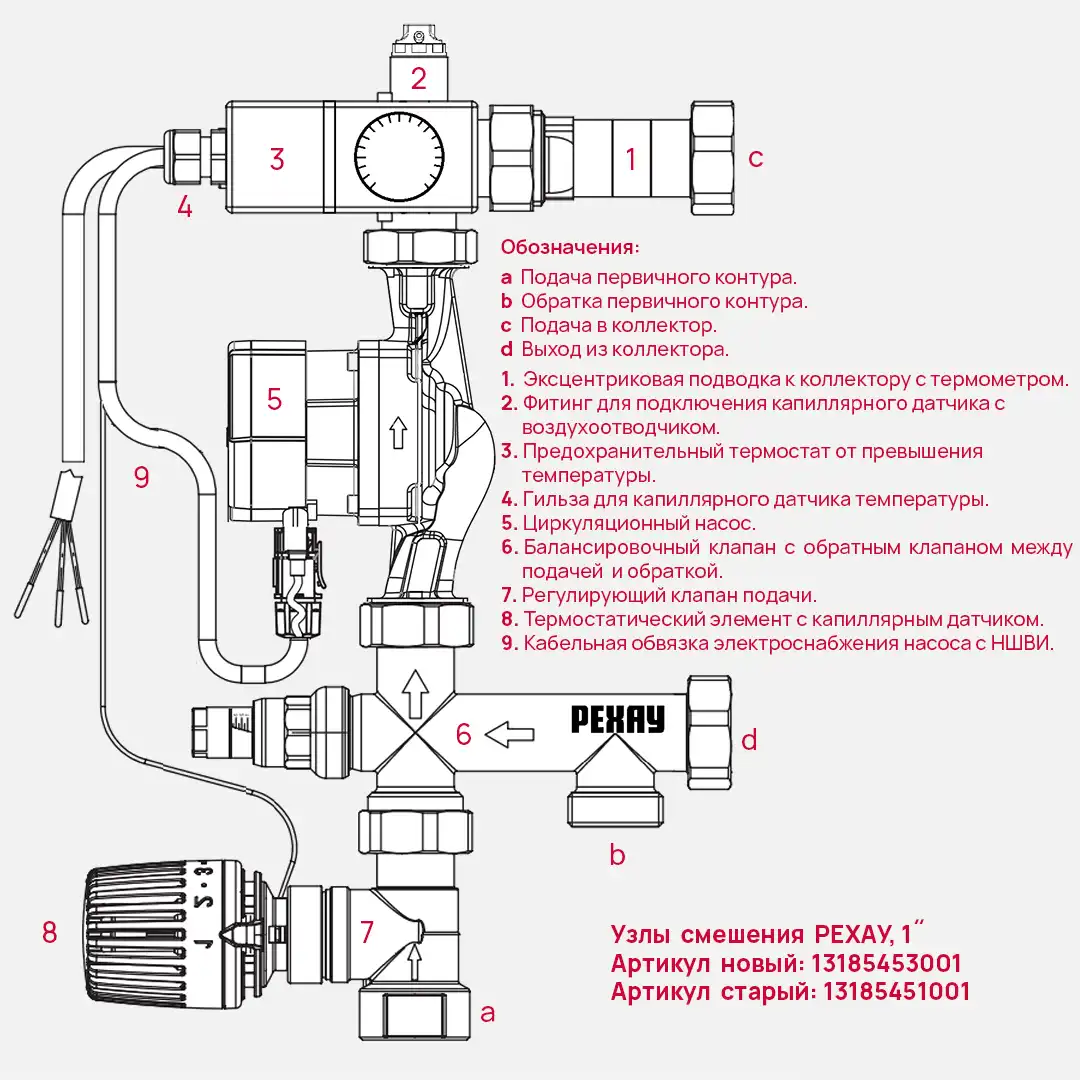

Схема, обозначения:

1. Подача первичного контура.
2. Обратка первичного контура.
3. Подача в коллектор.
4. Выход из коллектора.

1. Эксцентриковая подводка к коллектору с термометром.
2. Фитинг для подключения капиллярного датчика с воздухоотводчиком.
3. Предохранительный термостат от превышения температуры.
4. Гильза для капиллярного датчика температуры.
5. Циркуляционный насос.
6. Балансировочный клапан с обратным клапаном между подачей и обраткой.
7. Регулирующий клапан подачи.
8. Термостатический элемент с капиллярным датчиком.
9. Кабельная обвязка электроснабжения насоса с НШВИ.

Характеристики узла смешения:
